Как правильно сделать громоотвод на даче или в частном доме своими руками: пошаговая инструкция +фото и видео

Комфортная тонировка балкона: 3 причины использования

Что происходит во время грозы и удара молнии

Процесс образования электрического разряда в землю достаточно сложен и плохо предсказуем. Даже современная техника и методы расчета не могут указать на место удара молнии. Поэтому принцип действия молниеотвода строится на так называемой инициализации или провокации разряда молнии.

С первыми признаками грозы за счет мощного электрического поля в воздухе над высокими объектами, антеннами и оголовками молниеотводов резко увеличивается количество положительных зарядов. Еще нет грозы и ударов молнии, а над верхушками уже скопились огромные облака из заряженных ионов. Источником стекающих вверх зарядов является поверхность земли.

Любой человек может даже почувствовать запах этих зарядов, всем известно, как перед грозой усиливается влажность, выразительнее становятся запахи растительности и сырой земли. Если коснуться своими руками молниеотвода, то можно испытать небольшой удар током.

Так как молниеотвод соединен с грунтом, то вокруг оголовка и шины молниеотвода скапливается самый большой потенциал зарядов, поэтому удар молнии приходится именно в металлические части защиты, а не в крышу или соседний дом.

В некоторых случаях молниеотводы и шины дополнительно оборудуют грозовыми разрядниками или вентильной защитой. По сути, это контур, согнутый из шины в виде кольца или эллипса с разрывом. По мере увеличения напряженности поля накопившийся заряд разряжается на контуре, тем самым уменьшает вероятность удара молнии именно в этот объект. В первую очередь подобными молниеотводами с вентильной защитой оборудуются объекты, для которых удары молнии могут привести к катастрофическим последствиям, например, хранилища топлива, трансформаторные подстанции или линии электропередач

Правила устройства громоотвода

Для правильного выбора схемы устройства дачного громоотвода предварительно необходимо изучить конструкцию здания и в соответствии с «Инструкцией по устройству молниезащиты зданий и сооружений» (Инструкция РД 34.21.122-87) определить необходимый уровень защиты. Невысокие и небольшие по площади частные дома обычно относятся к III категории молниезащиты.

Эффективной грозозащитой является та, что надежно оберегает здание и все что находится внутри него от прямого попадания в него молнии и от вторичных ее разрядов в электрических сетях. Дачный громоотвод обычно представляет собой молниеприемник, который соединен с заземлением с помощью системы токоотводов.

Молниеприемник

Устройство, которое непосредственно принимает удар молнии на себя, называют молниеприемником. Это наиболее заметный и значимый элемент схемы промышленного или дачного громоотвода. Существуют стержневые, тросовые, сетчатые приемники.

Самым популярным и известным благодаря Бенджамину Франклину является стержневой молниеприемник, который представляет собой металлический штырь из нержавейки, алюминия или меди. Он устанавливается обычно на 2 м выше самой высокой точки защищаемого здания. Этот вид молниеприемников наиболее простой в исполнении и достаточно дешевый.

Тросовый молниеприемник представляет собой две мачты, установленные по периметру защищаемого объекта, и натянутых стальных тросов между ними. Молниеприемная сеть — это сетка, из металлических прутьев уложенная на крыше здания с определенным шагом.

Для небольших частных домов отличным приемником молний может стать металлическая крыша. Если кровля дома сделана из другого материала, то для устройства защиты лучше выбрать молниеприемную сетку, а для деревянных дачных домиков чаще применяют активную защиту.

Токоотводы

К заземляющему устройству ток поступает по токоотводам. В соответствии с вышеуказанной Инструкцией РД 34.21.122-87 токоотводами в жилом доме могут быть различные конструкции здания из стали, алюминия или меди (рамы, пожарные лестницы, арматура железобетонных плит). Специальные токоотводы обычно укладываются снаружи по периметру здания с шагом 25 м. Эффективность токоотводов зависит от непрерывности электрической сети. Обычно с молниеприемником и заземляющими устройствами они соединены сваркой.

Заземление

Заряд молнии в почве рассевается с помощью заземляющих устройств. Ими в соответствии с Инструкцией РД 34.21.122-87 чаще всего являются железобетонные фундаменты или вертикальные электроды, глубоко уходящие в грунт. Последний вид заземления обязательно защищается от коррозии (поэтому выполнен как правило из омедненной или оцинкованной стали), а электроды надежно соединяются с горизонтальной шиной и друг с другом посредством специальных соединителей.

Стоимость проектирования системы молниезащиты

Тип здания	Стоимость, руб.
Частные дома	От 4 000,00
Административные здания	От 10 000,00
Промышленные здания	От 15 000,00

* при отсутствии планов, чертежей в формате *.dwg стоимость проекта увеличивается на 5000,00 руб.

В своей работе мы используем только обрудование мировых производителей!

Сроки проектирования – от 5 рабочих дней, стоимость — от 5 тысяч рублейГарантия на систему – 2 года с момента подписания акта приема-сдачи.Проводим монтаж не только в Москве и Московской области, но и в регионах! Кроме того, осуществляем работы по проведению замеров на объектах с выдачей протокола.

Виды и конструкция молниеотводов

Молниеотвод состоит из следующих элементов:

• Заземлитель;
• Токоотвод;
• Приемник молнии.

Самыми распространенными считается: стержневая, и тросовая молниезащита.

Стержневые молниеотводы представляют собой, простую конструкцию на основе штыря из цельного метала, который равняется 15-20 мм в диаметре. Проводом в этом случае играет металлическая арматура, она отводит весь электрический заряд, ее диаметр должен составлять 6 мм. Между собой все элементы необходимо соединять с помощью сварки. Установка устройства молниезащиты не должна соприкасаться с домом, крепиться она на специальной станине возле самого здания или дома. Безопасность в этом случае будет зависеть только от размера самого штыря, чем он выше, тем больше радиус он охватит.

По похожему принципу монтируется молниезащита дома из сэндвич панелей. В этом случае только берется определенный расчет под тип каждого здания.

Устройство

Если вы серьезно опасаетесь попадания молнии в свой дом и, дабы обезопасить себя от этого, решили устроить молниеотвод, то в этом случае во время работ вам потребуется создать следующие элементы этого сооружения:

• молниеприемник;
• токоотвод;
• заземлитель.

Молниеприемник

Это приспособление, которое своим видом напоминает металлический стержень. После установки оно будет возвышаться над кровлей строения. Именно на него будут приходиться удары молний. Таким образом, обеспечивается надежная защита строения. Кроме этого, такое приспособление в состоянии выдержать серьезные нагрузки напряжения, возникающие при попадании молнии. При создании этого элемента можно использовать различные материалы.

Лучший выбор — полосовая или круглая сталь, у которой площадь сечения составляет не менее 60 кв. м. К этому элементу предъявляются определенные требования в плане длины. Этот параметр у него должен составлять не менее 20 см. Размещаться приспособление должно строго в вертикальном положении. Самое высокое здание на участке — идеальное место для его закрепления.

Токоотвод

Токоотвод имеет вид толстой проволоки, у которой диаметр равен 6 миллиметров. Для его создания лучший выбор — оцинкованная сталь. Касаемо места его расположения, лучше выбирать участки, в которые попадание молнии наиболее вероятно. Например, хорошим местом для его размещения может стать край фронтона. Также его можно расположить на коньке. Закрепление этого элемента громоотвода производится вплотную к частному дому, но с небольшим отступом 20 см.

Если на доме устроена кровля из материалов, которые легко воспламеняются, то в этом случае тем более необходим зазор. Для закрепления токоотвода необходимо использовать специальный крепеж: гвозди и скобы. Для большей надежности крепления этого элемента можно использовать хомуты.

Заземлитель

Он необходим, чтобы отвести удар тока от молнии в землю. Выбирая материал для создания этого элемента громоотвода, необходимо использовать такой, который хорошо проводит электрический заряд. Также необходимо, чтобы материал обладал минимальным сопротивлением. Если говорить о его расположении, то размещают этот элемент громоотвода недалеко от крыльца частного дома, не менее 5 м. Не рекомендуется устанавливать заземлитель в непосредственной близости от дорожек, а также в местах, где могут находиться люди. После его размещения, дабы убедиться, что он не нанесет вреда, можно создать вокруг него ограждение.

При устройстве забора от заземлителя необходимо сделать отступ 4 метра, а сам забор устраивать по радиусу. Если на улице стоит хорошая погода, то он не принесет никакого вреда. Но если пасмурно, а тем более началась гроза, то стоять в непосредственной близости от него может быть опасно для здоровья. Установка заземлителя производится в грунт. Решение относительно величины заглубления этого элемента принимает сам владелец дома

При этом во внимание должны приниматься следующие моменты:

• тип почвы;
• наличие грунтовых вод.

Например, если на участке преобладает сухая почва, а уровень грунтовых вод низкий, устраивают заземлитель, состоящий из двух стержней. Длина каждого из них не должна превышать 3 метров. Составляющие этого элемента необходимо закрепить на перемычке, у которой площадь сечения должна быть 100 кв. м.

Когда это сделано, выполняется закрепление заземлителя на токоотводе при помощи сварки. После этого он погружается в грунт на глубину 0,5 метра. В том случае, если на участке грунт торфяной и обладает высокой влажностью, а близко к поверхности расположены грунтовые воды, то возможность заземления на полметра отсутствует. Поэтому в таком случае необходимо использовать металлические уголки, которые будут выступать в качестве заземлителя. Их погружают на глубину 80 см.

Принцип действия и устройство

Система защиты от молнии состоит из трех компонентов:

• молниеприемник;
• токоотвод;
• заземлитель.

Схема устройства представлена на рисунке ниже.

Функция приема разряда молнии возлагается на молниеприемник. По токоотводам электричество поступает в заземлительный контур, который передает разряд в грунт.

Молниеприемник

Существует три разновидности молниеприемников:

• стержневой;
• штыревой;
• сетчатый.

Также в качестве приемника может выступать сама крыша.

Стержневой приемник представляет собой металлический штырь, установленный на станине (на кровле, рядом со зданием, на высоком дереве). С помощью токоотвода (проводника) штырь соединяется с заземлительным контуром. Для изготовления громоотводов применяют медь, алюминий или сталь. Причем первая— оптимальный вариант с точки зрения качества защиты, а самые дешевые приемники производятся из стали.

Сечение молниеприемника стержневого типа должно составлять не менее 35 кв. мм, если речь идет о меди, и 70 кв. мм — для стальных устройств. Длина штыря колеблется от 50 до 200 см.

Стержневые приемники обычно выглядят эстетично, однако площадь их покрытия не слишком большая. Для расчета покрываемой территории от наивысшей точки штыря прочерчивают мысленную линию к уровню земли под углом 45 градусов. Защищенным является все пространство, оказавшееся в треугольнике по периметру. Ввиду маленькой зоны действия, стержневые громоотводы используют для защиты небольших домов, банных построек, гаражей и т.п.

Сеточные молниеприемники выполняются в виде металлических сеток и представляют собой арматурный каркас с ячейками размером от 3 до 12 м. Толщина арматуры — в среднем 6 мм. Сетку размещают на определенной высоте над материалом кровли, оставляя зазор не менее 15 см. Наиболее подходящие объекты для применения сеточных систем — большие кровли (многоквартирные дома, торговые центры, промышленные и складские здания и т.п.).

Тросовый приемник располагается на двух или четырех мачтах, связанных друг с другом проволокой из стали или алюминия. Трос протягивают по коньку крыши, используя деревянные бруски, которые выступают в качестве опор. Наименьший рекомендуемый диаметр троса — 5 мм.

По сравнению со стержневыми описываемые устройства покрывают гораздо большую площадь. С точки зрения эффективности тросовые системы лучше, чем стержневые или сеточные приемники справляются с задачей защиты от молнии. Особенно распространены такие системы на шиферных кровлях.

Иногда в качестве молниеприемника используют саму крышу. Это возможно, когда кровля изготовлена из профнастила, металлической черепицы и любых других материалов, в основе которых есть металл. Существуют требования, которые дисквалифицируют конструкционный материал кровли, если его толщина меньше 4 мм (иначе возможно его прожигание молнией). Также не допускаются какие-либо горючие материалы, способные легко воспламениться.

Токоотвод

Для изготовления проводников применяют шестимиллиметровую медную, стальную или алюминиевую проволоку. Соединения с другими элементами системы — молниеприемником и заземлительным контуром — выполняют посредством болтов или сварных швов. Токоотвод нуждается в качественном изолировании от окружающей среды (подойдут кабель-каналы). Еще одно требование — выбор для токоотвода самого краткого пути от молниеприемника к заземлительному устройству.

Заземлитель

Заземлительный контур располагают неподалеку от здания. При этом выбирают место, находящееся вне прогулочной территории и поближе к какому-либо ограждению. Электрический заряд, поступающий к заземлительному контуру через токоотвод, через металлические стержни отводится в грунт. Стержни вкапывают в землю на глубину примерно 80-100 см. Их размещают таким образом, чтобы они при соединении формировали треугольник.

Строение внешней молниезащиты

Внешняя защита состоит из молниеотвода (громоотвод), токоотвода и заземлителя.

Важно: заземление молниеотвода должно быть отдельным от общего контура заземления дома. Молниеотвод непосредственно на себя улавливает молнию, это происходит в первую очередь из-за материала из которого его изготавливают, после чего с помощью токоотвода энергия уходит в землю

Молниеотвод непосредственно на себя улавливает молнию, это происходит в первую очередь из-за материала из которого его изготавливают, после чего с помощью токоотвода энергия уходит в землю.

В зависимости от принципа действия, система внешней молниезащиты подразделяется на пассивную и активную.

Пассивная система

Чаще всего используют пассивную систему защиты от молний. Из-за простоты конструкции, вы сможете самостоятельно установить ее, не прибегая к помощи специалистов. Но при всем при этом следует учесть несколько нюансов – материал кровли, вид крыши, тип грунта. При установке такой системы следует учитывать затраты на ежегодную эксплуатационную проверку.

Выделяют следующие типы пассивной защиты:

штыревая – молниеотвод устанавливается на кровле и с помощью токоотвода (проволока сечением не менее 6 мм), который крепится к заземлителю, заряд отводится в землю. Система проста по конструкции, чаще всего используется на металлических крышах, недорога, но имеет малую площадь действия.

Важно: молниеотвод для металлических крыш изготавливают из круглой стали и устанавливают на 1,5 – 2 м выше наивысшей точки дома. тросовая – здесь в качестве молниеотвода используется трос, натянутый между двух подпорок, который соединяется с токоотводом и заземлителем

Такая конструкция предпочтительна для временных сооружений, павильонов, а также для крыш, покрытых шифером

тросовая – здесь в качестве молниеотвода используется трос, натянутый между двух подпорок, который соединяется с токоотводом и заземлителем. Такая конструкция предпочтительна для временных сооружений, павильонов, а также для крыш, покрытых шифером.

Важно: трос или проволока натягивается на высоте до 50 см от кровли. сетчатая – наиболее сложная система по монтажу, используется на крышах, покрытых металлочерепицей, и представляет собой сетку

сетчатая – наиболее сложная система по монтажу, используется на крышах, покрытых металлочерепицей, и представляет собой сетку.

Активная система

Принцип действия активной молниезащиты заключается в том, что молниеприемник ионизирует воздух вокруг себя, тем самым перехватывая заряд молнии. Такая система стоит значительно дороже пассивной, но радиус ее действия около 100 метров, что позволит вам защитить не только дом, но и ближайшие строения. К основным достоинствам можно отнести – компактность, не броскость, автономность работы.

Монтажные работы

Закупку материала для громоотвода следует производить уже после того, как были получены требуемые цифры. Начинать работы проще всего снизу, поэтому необходимо заранее выбрать место, где будет находиться контур заземления громоотвода. Он должен быть удален от входа, а также от прогулочных площадок. Выкапывается приямок на требуемую глубину и кувалдой забивается арматура до требуемого уровня. После этого делается обварка арматуры металлическим уголком. На этом контур громоотвода можно считать завершенным, но закапывать его еще не стоит. Делается небольшой вывод под токопровод громоотвода.

Следующим шагом выполняется монтаж молниеприемника. Его необходимо закрепить на самой высокой точке кровли. У основания должно быть несколько точек крепления к кровле. Между основанием и кровлей должен быть установлен изолятор. Если токоприемник громоотвода имеет большую высоту, то его можно выполнить в форме конуса, сварив между собой арматуру различных диаметров. В некоторых случаях для повышения прочности конструкции используются растяжки в виде троса. После фиксации молниеприемника громоотвода можно приступать к промежуточному звену, которым выступает токоотвод.

О материале, из которого он должен быть изготовлен, сказано выше. Лучше понести большие расходы, но подготовить его из меди. Под токоотвод на кровле монтируются специальные держатели, которые также должны быть изолированы от поверхности. Для металлочерепицы и профнастила есть готовые модули, которые просто фиксировать к настилу. Укладку проводника лучше производить по коньку кровли или по ендовым, чтобы он сочетался с общим внешним видом. Место, где токоотвод громоотвода будет спускаться к земле должно быть хорошо изолировано. Для этих целей можно использовать кабель-канал или гофру. Когда токоотвод соединен с контуром заземления, последний можно закопать. Описание процесса монтажа громоотвода также есть в видео ниже.

Полезное о молниях и электричестве из школьного курса

Процесс образования грозового облака сопровождается разделением мельчайших капель воды по зарядам (отрицательным и положительным), при этом накопление негативно заряженных частиц происходит внизу облака.

Поверхности земли и всех сооружений, находящихся внизу заряженного облака, притягивают к себе противоположные частицы (со знаком «+»).

Механизм образования молнииИсточник msk.edu.ua

В возникающем электрическом поле в промежутке между этими частицами (в небе и на земле) повышается напряжённость, возникает разница потенциалов в несколько миллионов вольт. Благодаря этому и образовывается электрический заряд, называемый молнией.

Движение молнии происходит по наименьшему пути сопротивления. Началом служит движущийся на скорости 50 тыс. км/сек к земле слабый заряд (лидер), набирающий силы по пути. Т.к. заряженность воздуха неоднородна, молния проходит по местам с большим количеством заряженных частичек (с лучшими показателями электропроводности).

Двигаясь к земле, заряд ищет объекты с наибольшим количеством положительно заряженных частиц. По достижении уровня земли начинается массовое движение отрицательных зарядов по ионизированному каналу в землю (от нижних частиц самого заряда и до всех остальных в облаке).

Поэтому громоотвод на доме обустраивается из материалов с самыми высокими показателями электропроводности. Это гарантирует, что молния выберет именно его, т.к. на нем накоплено большее количество индукционных зарядов. Молния выбрала бы такой громоотвод, даже если он был бы ниже уровня здания, но экспериментировать этим не стоит.

Так выглядит попадание молнии в громоотводИсточник 4everstatic.com

Громоотвод своими руками

Сделать громоотвод-молниеотвод своими руками не составит особого труда. Для этого не нужно каких-либо особенных навыков. Достаточно просто уметь пользоваться бытовой сваркой, или уметь прочно прикручивать болты и не бояться высоты. Необходимо:

• сделать схему громоотвода;
• запастись материалами: проволокой, стержнями, инструментами и сварочным аппаратом, а также краской для прокрашивания соединений. Более надежно делать громоотвод с помощью сварки, но можно использовать болты и гайки;
• выбрать погожий день, работать на крыше даже дачного дома необходимо в сухую и погожую, безветренную погоду;
• продумать модель громоотвода, а лучше его нарисовать;
• решить какую часть работы можно сделать на земле, а что нужно будет делать на крыше;
• и приступить к работе.

Примечание: детали можно не спаивать, а просто скрутить очень плотно с помощью болтов и гаек. Тут главное, чтобы при прохождении электрического разряда не получилось замыкание, которое способно вызвать пожар.

Наша цель уберечь дом от пожара, а не вызвать его. Все спаянные или скрученные места желательно покрасить, чтобы уберечь от коррозии

И самое важное, если Вы в своих силах не уверены – лучше пусть эту работу сделают профессионалы

Установка громоотвода

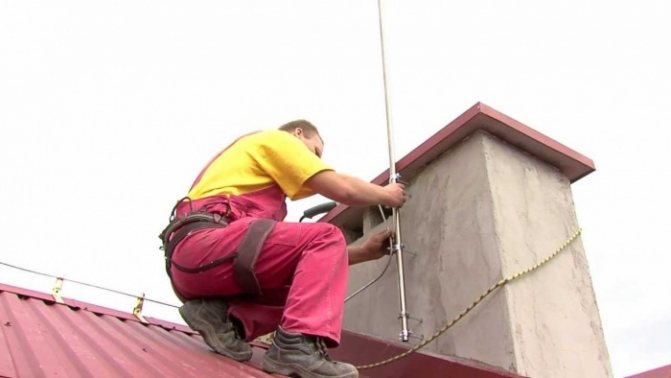

Установка молниеприемника самая сложная часть задания. Выбрав наивысшую точку здания на ней необходимо установить металлический штырь, который в свою очередь прикреплен к деревянному основанию.

В качестве самой высокой точки могут подойти:

• дымоход, они, как правило, располагаются достаточно высоко;
• конек дома, часто это выглядит как флюгер – будет полезно и красиво;
• выступ на крыше – это практически всегда декоративные элементы;
• антенна, которая сама по себе может служить молниеприемником, если изготовлена из алюминия или другого металла и не крашена.

В качестве громоотвода иногда используют металлическую крышу, устроенную как единое целое с достаточной толщиной железа и снабженную соответствующей защитой или часть крыши с такими же характеристиками, а также водостоки при условии изготовления их из металла нужного диаметра, или же металлические ограждения на крыше.

Заземление

Заземление – это устройство, которое отводит заряд, нередко очень высоких значений в землю, фактически устраняет его разрушительную силу.

Учитывая специфику устраиваемого компонента, необходимо, чтобы оно располагалось на расстоянии не ближе 1 метра от стены здания и как минимум на 5 м от крыльца и дорожек, это если в ваши планы устраивать несчастные случаи никак не входит.

Дерево в качестве громоотвода

Одним из вариантов устройства громоотвода с минимальными затратами можно считать молниеотвод устроенный на дереве возле дома.

Для этого нужно всего несколько вещей:

• это возможно только тогда, если рядом с домом растет большое, а точнее высокое дерево, которое может служить молниеотводом;
• громоотвод, после устройства должен быть выше самой высокой точки дома, чтобы он смог выполнят свое предназначение;
• расположение дерева таково, что дом попадает в «зону конуса» (о нем писалось раньше), это значит, дерево растет достаточно близко от стен дома;
• штырь и проволоку необходимо крепить к стволу с помощью пластиковых хомутов, чтобы не повредить кору и древесину растения. Мы же не хотим, чтобы дерево засохло;
• помним, что заземление располагается вдали от дорожек и стен дома. Это правило должно быть соблюдено неукоснительно.

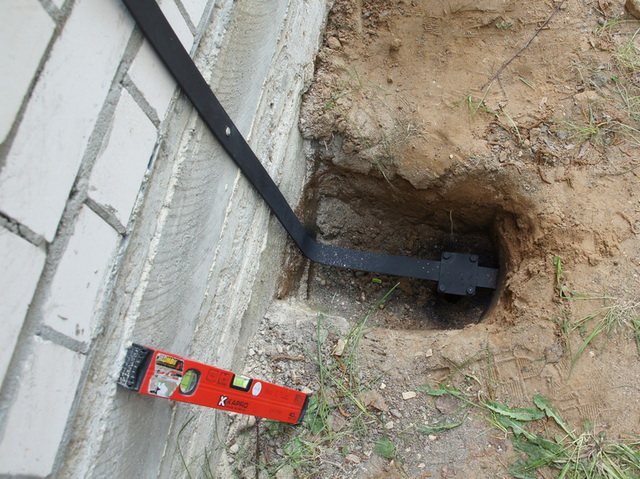

Токоотвод и заземлитель

Токопровод (токоотвод) это не менее важный элемент молниеотвода, чем молниеприемник или заземляющее устройство. Если молниеприемник должен иметь площадь поперечного сечения, равную 100 мм2 (пруток диаметром 12 мм), токоотвод, не испытывающий термической и ударной нагрузки, не может иметь диаметр менее 6 мм (ПУЭ).

Увеличенное сечение токоотвода, принимая во внимание возможную величину протекающего по нему тока, только приветствуется. Заземляющее устройство молниеотвода чаще всего соединяется с заземляющим контуром всего здания

В случае стоящего отдельно устройства молниезащиты в качестве ЗУ используются металлические штыри, забиваемые или закапываемые в грунт

Заземляющее устройство молниеотвода чаще всего соединяется с заземляющим контуром всего здания. В случае стоящего отдельно устройства молниезащиты в качестве ЗУ используются металлические штыри, забиваемые или закапываемые в грунт.

Для улучшения проводимости иногда эти штыри объединяют в группы, сваривая из них конструкции прямоугольной формы при помощи стальной полосы. Но в любом случае требования ПУЭ регламентируют сопротивление между ЗУ и землей, которое не должно превышать 40 Ом при удельном сопротивлении почвы 1 кОм*м.

Все элементы молниеотвода должны быть надежно защищены от коррозионных разрушений. Наилучший вариант доиться этого состоит в использовании для элементов системы оцинкованной стали.

Проведение расчетов

Перед тем как приступить к выводу цифр громоотвода, необходимо понимать, что при установке громоотвода допускается две зоны, которые имеют различную эффективность защиты. Первая обеспечивает отвод до 99,5% импульса. Во втором случае этот процент уменьшается до 95%. На практике это означает, что во втором случае окружность громоотвода, которая покрывает здание является меньшей. Защитное действие всей системы можно сравнить с колпаком в виде конуса. Его вершина находится на крайней точке приемника. От нее под углом формируется окружность, которая и является зоной защиты. Одна из окружностей проходит на уровне крыши, а вторая – на уровне земли. Первая должна полностью покрывать всю площадь дома.

Чаще всего требуется выяснить необходимую высоту конуса громоотвода, чтобы нижняя часть конуса покрывала требуемую территорию. Высота в этом случае обозначается как h1 и является также высотой воображаемого конуса. В расчетах также используются переменный коэффициент R1, который обозначает радиус окружности на уровне земли. Потребуется знать высоту здания, которая вводится в формулу как h0, соответственно радиус на уровне здания обозначается как R0. Если требуется получить данные для первой зоны защиты, тогда расчеты проводятся по таким формулам:

• h1 = 0,85×hx (hx – высота токоприемника);
• R1 = (1,1-0,02) × hx;
• R0 = (1,1-0,02) × (hx — h0/0,85).

Для второй зоны защиты расчеты будут выглядеть таким образом:

• h1 = 0,92×hx (hx – высота токоприемника);
• R1 = 1,5 × hx;
• R0 = 1,5 × (hx — h0/0,092).

Благодаря таким подсчетам можно получить требуемые параметры для конкретного здания.

Громоотвод своими руками

Издавна удары молний вселяли страх всему человечеству, которое лишь своими молитвами пыталось отвести от себя испепеляющие стрелы громовержца. В середине XVIII столетия истинным гением Бенджаменом Франклином было открыто электрическое происхождение молнии, что позволило ему изобрести громоотвод. На протяжении практически трех веков принцип его устройства и действия претерпел незначительные изменения.

Неважно, из каких материалов построен дом, горения или нет, удар молнии несет в себе огромную опасность и самому строению и его домочадцам. Потому так важно защитить его от воздействия этого природного явления, для чего за пределами дома закладывается защитная конструкция, а внутри – защитные спецустройства

В районах с многоэтажными домами еще на этапе строительства происходит комплексная установка громоотвода. А что делать с грозовой защитой частного или дачного дома? Частным застройщикам необходимо позаботиться о ней еще на этапе проектирования своих домов.

Схема устройства громоотвода

Изготовление своими руками

Существует множество народных способов, как сделать громоотвод на даче своими руками. Лучше всего доверить это дело профессиональной бригаде, специально занимающейся установкой защитных антигрозовых систем. Однако для тех, кто решил действовать самостоятельно, рекомендуется следовать проверенному алгоритму. Для начала необходимо грамотно рассчитать конструкцию, затем правильно выбрать материалы, а также определить место установки и только после этого приступать к монтажным процедурам. Рассмотрим детально каждый из этих этапов.

Правильный расчёт

Первое, с чего следует начинать построение молниезащиты, это определение высоты верхней точки приёмника. Проще всего рассчитать её для штыревой модификации по следующей формуле:

H=(Rх+1,63Hx)/1,5

H – расстояние от поверхности земли наивысшей точки приёмника,

Hx – высота конька дома,

Rх – защитный радиус действия,

Цифры 1,5 и 1,63 – расчётные коэффициенты.

Например, если необходимо создать защиту в радиусе 15 метров на участке с домом высотой 7 метров, высота верхней точки молниеприёмника согласно формуле должна быть:

(15+7х1,63)/1,5=17,6 метров.

При этом необходимо учитывать, что защитная зона в пространстве имеет форму конуса с вершиной в точке пика приёмника и основанием.

Видео описание

Смотрите на видео, как недорого сделать громоотвод своими руками:

Подбор материалов

Эффективно решить задачу о том, как сделать громоотвод в деревянном доме, можно если правильно выбрать материалы. В качестве проводников рекомендуется использовать медь, сталь или алюминий. Например, для возведения стандартного штыревого громоотвода потребуется закупить следующие расходники:

• Стальной стержень для приёмника поперечником не менее 50 мм².
• Медный провод для токоотвода сечением от 16 мм².
• Асбестоцементную трубу подходящей высоты.
• Медные штыри для заземляющего контура.
• Элементы крепежа.

Дешевле использовать сталь для конструкции громоотвода частного дома, однако медь обладает наилучшими токопроводящими свойствами и требует меньшей площади сечения проводников, а значит, обустройство будет легче и быстрее.

Стержень для громоотводаИсточник ytimg.com

Место монтажа

Ещё один важный аспект, касающийся того, как сделать громоотвод в частном доме самому, это правильный выбор места его установки. Есть два основных варианта:

1. Непосредственно на крыше.
2. На рядом стоящей конструкции.

В первом случае приёмник устанавливается с помощью кронштейнов на кровле, во втором – на специальной матче, столбе, трубе от котельной, дереве. При этом чем ближе конструкция к дому, тем меньший защитный радиус потребуется и тем ниже нужно монтировать стержень.

Не последнее значение имеет место установки заземляющего контура. Чтобы избежать случайного пробоя электрического тока в момент удара молнии и поражения окружающих построек, животных или людей через грунт, его располагают на минимальном расстоянии – 1 метр от стен жилья и 5 метров от тротуаров, вольеров, дорожек.

Видео описание

Смотрите в этом ролике, как устроена и работает комплексная молниезащита для коттеджа:

Инструкция по установке своими руками

Самостоятельный монтаж громоотвода выполняется следующим образом:

1. Рассчитывается высота установки приёмника, исходя из требуемого защитного радиуса.
2. Выбирается материал.
3. Определяется место монтажа.
4. Выполняется закрепление молниеприёмника.
5. Проводится токоотвод.
6. Выкапывается траншея или котлован, вбиваются и соединяются между собой штыри заземлителя.
7. Токоотвод соединяется с заземляющим контуром.

Видео описание

Смотрите в этом видео основные моменты монтажа молниезащиты для частного дома:

Коротко о главном

Правильно построенный молниеотвод защищает дом от пожара, технику от порчи, а людей и животных от страшных последствий поражения электрическим током. Устройство не предотвращает грозовой разряд, но эффективно ловит и безопасно передаёт его в землю. Существует несколько вариантов, как сделать громоотвод на даче

• Стержень.
• Трос.
• Сетка.

Все они состоят из молниеприёмника, токоотвода и заземляющего контура. При изготовлении громоотвода своими руками прежде всего необходимо правильно рассчитать высоту его установки, исходя из требуемого защитного радиуса. Далее нужно правильно выбрать материалы для его основных частей, грамотно определиться с местом установки и выполнить монтаж в соответствии с рекомендуемыми требованиями безопасности.

Как устроена система защиты от электрического удара

Она состоит из трех основных элементов. Рассмотрим их устройство более подробно.

Верхняя принимающая часть

Она расположена на кровле и соединена с другими элементами конструкции. Существует несколько инженерных решений.

• Металлический вертикальный прут — его монтируют на самых высоких участках крыши — коньках и шпилях. Материалом служат хорошие проводники, применяющиеся для производства проводов — медь, алюминий. Сталь хуже пропускает ток, поэтому ее используют реже. Проводимость прямо пропорциональна толщине изделия. Толщина стандартного заводского стержня из меди и алюминия составляет от 3 до 4 см, из стали — 6-8 см. Высота — от 0,5 до 2 м. Такие средства подходят для небольших построек — дачных домов, бань, отдельных гаражей. На крупных коттеджах нужно смонтировать несколько таких прутьев.
• Трос, натянутый между двумя мачтами на противоположных краях конька. Это средство работает эффективнее, так как трос закрывает больше пространства. Его минимальное сечение — 0,5 см. Расстояние до конька — от 25 см. Мачтами могут служить деревянные планки.
• Сетка из меди либо алюминия — ее укладывают на скат либо монтируют под негорючую пожаробезопасную отделку. Толщина проволоки — от 0,6 до 0,8 см. Максимальный размер ячейки — 6х6 м.
• Молниеприемниками могут служить профнастил, металлочерепица либо другое проводящее покрытие. Сделать такой громоотвод для дачного дома можно лишь в случае, если стропила и кровельный пирог не поддерживают горения. Деревянные балки воспламеняются даже после обработки антипиренами, поэтому такой способ защиты следует использовать только для стальных и железобетонных стропил.
