Мощность насоса для отопления частного дома
Содержание:
- Рекомендации по установке насосов
- Технология шпаклевания стен и потолка
- Особенности оформления интерьера с декоративной плиткой
- Расчеты производительности насоса
- Модели насосов Grundfos
- Куда ставить
- Как правильно выбрать насосное оборудование?
- Технические параметры
- Советы и ошибки
- Замечания по монтажу и запуску
- Список лучших напольных унитазов 2020 года
- Расчет насоса для системы отопления
- Заключение

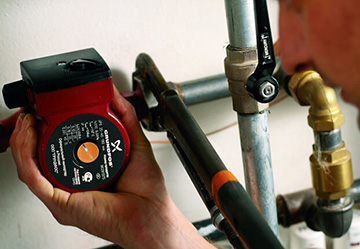

Рекомендации по установке насосов
При установке насосов в магистраль отопления необходимо соблюдать следующие правила:
- Агрегат устанавливается таким образом, чтобы его вал занимал горизонтальное положение, направление перемещения теплоносителя должно соответствовать стрелке на корпусе прибора.
- Крепление подобранного устройства производится разводным сантехническим ключом при помощи резьбового крепежа (накидные гайки от фитингов американка) с прокладками.
- Подсоединение к системе электроснабжения производится согласно электрической схеме включения, при этом используют три провода сечением не менее 0,75 мм. кв. и внешним диаметром, рассчитанным на уплотнительную муфту в коробке.
Перед первым включением проверяют трубопровод на отсутствие посторонних предметов, герметичность резьбовых соединений, правильность подключения проводов и параметры питающей электросети, убеждаются в том, что краны запорной арматуры открыты.
При включении удаляют воздух из насоса выкручиванием резьбовой пробки, проверяют амперметром силу тока в обмотке электродвигателя (она должна соответствовать данным, приведенным на корпусной маркировке), убеждаются в отсутствии повышенной вибрации и шума при работе агрегата.
Технология шпаклевания стен и потолка
Особенности оформления интерьера с декоративной плиткой
Расчеты производительности насоса
Производительность (расход) – это показатель объёма, который перекачивает агрегат за определённое время. Например, литры в минуту, литры в час или метры кубические за те же отрезки времени.
Для подсчётов нужны три величины:
- Разница температуры воды на подаче и обратке (Δt).
- Мощность котла (N);
- Теплоёмкость воды – это стандартный показатель = 1,16.
Снятия температур теплоносителя производят на выходе из котла и на входе обратной трубы в котёл. Если нет возможности сделать замеры, берут примерный усреднённый показатель – это:
- 20 °C для системы с радиаторами;
- 15°C если установлены скрытые конвекторы;
- 10 °С для муниципального жилья, в котором радиаторы не перегревают;
- 5° C для системы тёплый пол.
Формула для подсчёта требуемой производительности (Q) в л/час:
Q = N : (1,16 * Δt)
Приведём пример для котла мощностью 8 кВт и разницей температур 15 °С.
Q = 8000 (Вт) : (1,16 * 15) = 8000 : 17,4 = 460 л/час.
Превратить л/час в кубометры, можно, просто разделив итог на 1000. То есть 460 л/ч = 0,46 м3/ч. Получается, что для такой системы будет достаточно слабенького циркуляционного насоса.
Не стоит брать прибор ни с запасом, ни с дефицитом мощности. Как работа с надрывом, так и «в пол силы» негативно скажется на механизме.
Модели насосов Grundfos
Насосы UPS – это агрегаты с циркуляционного типа, с мокрым ротором. На данных моделях применяется двигатель с асинхронным видом действия. Насос укомплектован специальной клеммой коробкой, которая обеспечивает подключение агрегата к электроэнергии. При первоначальном запуске рекомендуется открыть технологическое отверстие и спустить воздух из рабочей камеры насоса. Так же в конструкции предусмотрена возможность ручной прокрутки ротора в случае его закисания. Данные насосы обладают тремя скоростными режимами работ, которые выставляются вручную и обеспечивают устойчивую работу определенных систем.
Насосы новой модели AIpha 2 (L) являются первыми в общей линейки серии. Данный наос обладает более широкими возможностями чем насосы серии UPS. Здесь присутствует электродвигатель, который имеет постоянные магниты на корпусе. Если один из магнитов удалить, что во многих случаях делают русские умельцы, можно значительно сократить энергопотребление агрегата. Так же в новой конструкции отсутствует технологическая гайка для выпуска воздуха. В этой модели происходит автоматический сброс воздуха при кратковременном включении насоса на третьей скорости. Подключение к электропитанию стало проще, это происходит с помощью штекерного разъема. Данная модель обладает уже семью режимами работы. К имеющимся трем прибавилось еще два режима работы с постоянным перепадом давления и два режима пропорционального регулирования.
Работа насоса в режиме постоянного перепада – предполагает устойчивую работу насоса даже в тех случаях, когда в системе происходит изменения расхода жидкости и перепад давления. Создаваемый насосом определенный уровень давления, всегда будет автоматически поддерживается на одном уровне.
Режим пропорционального регулирования – данный режим работы обеспечивает надежное функционирование насоса в случае, когда в системе происходит переменный расход. Данный режим не заменим если в процессе эксплуатации происходит периодическое перекрывание радиаторов, что приводит к возрастанию давления в системе. Происходит автоматическое снижение скорость вращения насоса, в результате расход и напор в системе будет пропорционально уменьшаться. Основных режимов работ все же три. Системы, в которых они применяются;
- теплые полы,
- однотрубные системы,
- тупиковые системы,
- коллекторные системы,
- двухтрубные системы,
- радиаторные системы.

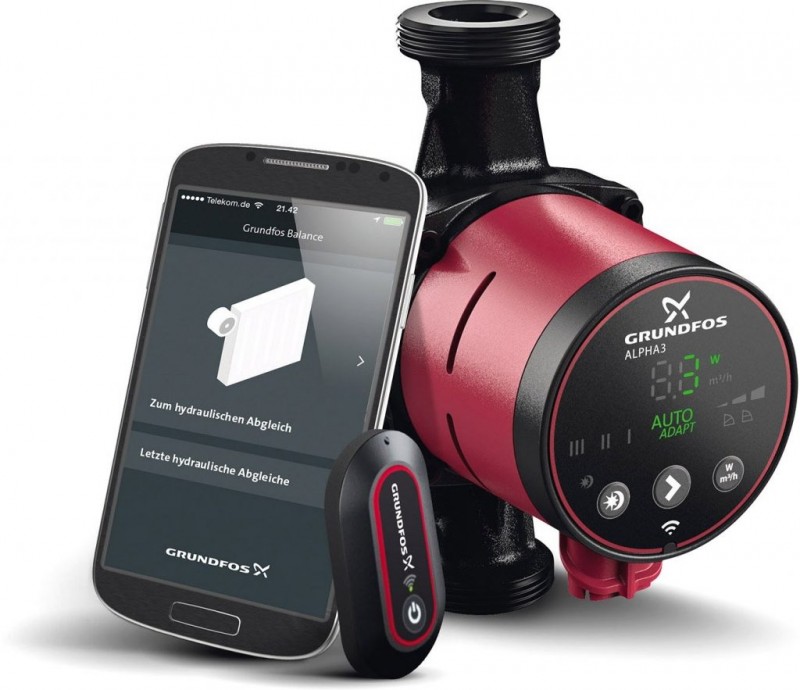

Самой инновационной можно назвать модель AIpha 3. Эту модель можно рассматривать как очень точный инструмент способным одновременно обеспечивать надежную работу всей системы и в тоже время позволяет контролировать расход теплоносителя. Эту возможность можно использовать совместно с приложением Grundfos GO Balance. Наличие этих приложений позволяют производит настройку всей топливной системы на удаленном расстоянии. Данное оборудование можно использовать и для измерения и балансировки всей системы отопления, устанавливая его на место другого циркуляционного насоса, подходящего по своим габаритам и размерам. Особенно хорош насос при балансировке радиаторов, коротких петель в системе теплый пол, а также при малых расходах теплоносителя. Наличие возможности трехкратной градации режимов как постоянного, так и пропорционального напора делают данную модель очень надежной и продуктивной. Ведь как известно, для любого мастера производящим монтаж отопительной системы, очень важным является способность монтируемого оборудования обеспечить нормальный расход теплоносителя, а для заказчика важным является надежность и экономичность данной системе. Циркуляционный насос дает положительный результат обоим. Экономичный и достаточно простой в обслуживании данный насос очень хорошо подходит для обустройства автономного отопления в загородных домах и отдельных квартирах.
Куда ставить
Устанавливать циркуляционный насос рекомендуют после котла, до первого ответвления, а вот на подающем или обратном трубопроводе — все равно. Современные агрегаты делают из материалов, которые нормально переносят температуры до 100-115°C. Мало найдется систем отопления, которые работают с более горячим теплоносителем, потому соображения более «комфортной» температуры несостоятельны, но если вам так спокойнее, ставьте в обратке.
Можно ставить в обратном или прямом трубопроводе после/перед котлом до первого ответвления
Нет разницы и по гидравлике — котлу, да и остальной системе, абсолютно все равно, в подающей или обратной ветке стоит насос. Что имеет значение — это правильность установки, в смысле обвязки, и правильная ориентация ротора в пространстве
Остальное неважно
По месту установки есть один важный момент. Если в системе отопления две отдельные ветки — на правое и левое крыло дома или на первый и второй этаж — имеет смысл на каждой поставить отдельный агрегат, а не один общий — непосредственно после котла. Причем на этих ветках сохраняется то же правило: сразу после котла, до первого разветвления в этом отопительном контуре. Это даст возможность задавать требуемый тепловой режим в каждой из частей дома независимо от другого а также в двухэтажных домах экономить на отоплении. Как? За счет того, что на втором этаже обычно значительно теплее, чем на первом и там требуется намного меньше тепла. При наличии двух насосов в ветке, которая идет наверх, скорость движения теплоносителя задается намного меньше, а это позволяет сжигать меньше топлива, причем без ущерба для комфортности проживания.
Есть два типа систем отопления — с принудительной и естественной циркуляцией. Системы с принудительной циркуляцией работать без насоса не могут, с естественной — работают, но в таком режиме имеют более низкую теплоотдачу. Тем не менее, меньшее количество тепла, это все-таки намного лучше, чем его полное отсутствие, потому в местностях, где электричество отключают часто, проектируют систему как гидравлическую (с естественной циркуляцией), а затем в нее врезают насос. Это дает высокую эффективность и надежность отопления. Понятное дело, что установка циркуляционного насоса в этих системах имеет отличия.
Все системы отопления с теплым полом принудительные — без насоса через такие большие контура теплоноситель не пройдет
Принудительная циркуляция
Так как система отопления с принудительной циркуляцией без насоса неработоспособна, его устанавливают прямо в разрыв подающей или обратной трубы (по вашему выбору).
Большинство проблем с циркуляционным насосом возникают из-за наличия в теплоносителе механических примесей (песка, других абразивных частиц). Они способны заклинить крыльчатку и остановить мотор. Потому перед агрегатом обязательно ставят сетчатый фильтр-грязевик.
Установка циркуляционного насоса в систему с принудительной циркуляцией
Также желательно с двух сторон установка шаровых кранов. Они дадут возможность заменить или отремонтировать устройство без слива теплоносителя из системы. Перекрываете краны, снимаете агрегат. Сливается только та часть воды, которая была непосредственно в этом куске системы.
Естественная циркуляция
Обвязка циркуляционного насоса в гравитационных системах имеет одно существенное отличие — необходим байпас. Это перемычка, которая делает систему работоспособной при неработающем насосе. На байпасе ставят один шаровый отсечной кран, который закрыт, все время, пока работает перекачка. В таком режиме система работает как принудительная.
Схема установки циркуляционного насоса в системе с естественной циркуляцией
Когда пропадает электричество или агрегат выходит из строя, кран на перемычке открывают, кран, ведущий на насос, перекрывают, система работает как гравитационная.
Особенности монтажа
Есть один важный момент, без которого установка циркуляционного насоса будет требовать переделки: требуется разворачивать ротор так, чтобы он был направлен горизонтально. Второй момент — направление потока. На корпусе есть стрелка, указывающая в какую сторону должен течь теплоноситель. Вот так и разворачивайте агрегат, чтобы направление движения теплоносителя было «по стрелке».
Сам насос может быть установлен как горизонтально, так и вертикально, только при подборе модели смотрите, чтобы он мог работать в обоих положениях. И еще один момент: при вертикальном расположении мощность (создаваемый напор) падает примерно на 30%. Это надо учитывать при выборе модели.
Как правильно выбрать насосное оборудование?
Эффективность работы насоса зависит от базовых параметров – производительности и напора. Производительность показывает количество жидкости-теплоносителя, которое за единицу времени должен перекачать агрегат. Этот параметр определяется из условий максимальной загружённости.
Напор – величина, выражающая энергию потока жидкости, используемой в качестве носителя тепла. Учитывает гидравлическое сопротивление всей системы.
Также следует обратить внимание на максимальную температуру. Так как помпа будет перекачивать нагретую воду, она должна выдерживать показатели до 110°С
Очень важно подобрать подходящую мощность циркуляционного насоса. Маломощное устройство не справится с перекачкой жидкости теплоносителя в нужном объёме
Параметры помпы выбирают на основании проведенных расчетов.
Если же установить более мощный агрегат, в трубопроводе появится неприятный шум. Также в этом случае функциональные элементы котельного оборудования будут изнашиваться намного быстрее, чем заявлено производителем.
Мощности циркуляционного насоса должно хватать, чтобы справиться с гидравлическим сопротивлением в закрытом контуре
Специалисты рекомендуют выбирать циркуляционную помпу ещё на этапе проектирования системы теплоснабжения. Если длина трубопровода не превышает 80 м, достаточно установить один насос. При большей протяжённости целесообразно монтировать сразу несколько перекачивающих устройств.
При покупке следует обратить внимание и на материалы, из которых изготовлены функциональные элементы насоса. Большинство деталей напрямую/косвенно контактируют с нагретой рабочей жидкостью, а потому подлежат быстрому износу
Поэтому целесообразно отдавать предпочтение циркуляционным помпам с керамическими подшипниками и роторным узлом.
Немаловажную роль играет электроника. Чтобы регулировать температурные показатели внутри помещений в отопительных контурах устанавливают термостатические клапаны. При повышении температуры они перекрываются, в трубах увеличивается давление.
В результате этих процессов появляется неприятный шум. Чтобы от него избавиться, необходимо перевести циркуляционный насос на более низкие обороты, а делать это вручную неудобно.
Быстро и эффективно справиться с этой задачей помогут помпы со встроенной электроникой. Такие агрегаты плавно регулируют перепады давления в трубопроводе в зависимости от изменения количества жидкости.
Главные достоинства современных помп – экономичность и долговечность, компактные габаритные размеры, низкий уровень шума, автоматический режим работы, удобная панель управления
Стоит отметить и дополнительные функциональные возможности насосов, а именно:
- плавная регулировка;
- контроль скоростей;
- автоматический режим работы;
- встроенный информативный дисплей.
Самые простые модели циркуляционных помп – без возможности регулировать скорость транспортировки жидкости. Современные многофункциональные насосы представляют собой двух/трёхскоростные агрегаты с плавной регулировкой. Они отличаются высокой точностью настроек.
Оборудование, работающее в автоматическом режиме, оснащают панелью управления. Настройки таких устройств обширны и зависят только от модификации приборов.
Это может быть автоматическая регулировка скорости в зависимости от изменений температурных показателей воздуха внутри помещения, электронный таймер выключения/включения, автоматический запуск помпы при минимальной скорости потока.
Наличие цифрового дисплея даёт возможность получать всю необходимую информацию о работе насосного устройства: температуру жидкости-теплоносителя, сопротивление в замкнутом контуре, производительность, ошибки и т.д
Технические параметры
- Максимальный объем перекачиваемой воды за каждый час функционирования (м3/час).
- Напор – высота, на которую это устройство в состоянии поднять теплоноситель.
- Максимальная температура – рабочая температура является 110 С.
- Рабочая скорость – в простейших бюджетных моделях только одна, но есть и с электронным управлением и несколькими переключаемыми скоростями.
Все эти показатели указываются в техпаспорте на каждый насос, и подбирать его нужно ориентируясь на них и на потребности конкретного жилища.
Модели циркуляционных насосов также различаются по ротору, который может быть:
- «сухим»;
- «мокрым».
В первом варианте ротор в рабочем режиме только частично погружается в воду, а во втором наоборот – полностью. «Мокрые» модели являются менее шумными при функционировании, поэтому их гораздо чаще приобретают для частных коттеджей.
Как подобрать циркуляционный насос для отопления дома? Во-первых, нужно оценить тепловую потребность всех отапливаемых помещений в доме (Q). Расчет должен производиться для самого холодного период в отопительном сезоне. И хотя есть специальные методики, самостоятельно все правильно рассчитать достаточно проблематично. Делать это должен знающий и опытный теплотехник.
Для всего дома нужно умножить соответствующую цифру на квадратуру жилища. Получившийся параметр нужен для оценки необходимой производительности насоса, которая рассчитывают по следующей формуле G = Q/(1,16 х T). Где T является разницей между температурами воды в подающей и обратной трубах. В системе с наиболее распространенной двухтрубной разводкой он, как правило, равен 20 С, а для «теплого пола» – 5 С.
Во-вторых, подбор циркуляционного насоса для системы отопления производится по показателю создаваемого напора. Он должен быть достаточным, чтобы преодолеть возникающее в системе гидравлическое сопротивление.
В идеале, прежде чем укладывать трубы, а также монтировать различные фитинги и радиаторы необходимо рассчитать это общее гидравлическое сопротивление. На все комплектующие в техпаспортах указываются соответствующие значения. Но на практике приходится выполнять приближенную оценку.
По опыту иных расчетов считается, что:
- потери на горизонтальном участке любой трубы полагают в 0,01-0,015 метра;
- на фитингах же оцениваются как треть от потерь на прямой;
- краны прибавляют около 20%;
- терморегулирующие клапаны на входе радиатора увеличивают общую цифру еще на 70%.
Как сделать правильный выбор?
Подбор циркуляционного насоса для системы отопления делается на основе именно двух выше рассчитанных параметров. К каждому продаваемому устройству прилагается инструкция, где есть график с расходно-напорной характеристикой. Выглядит он как две пересекающиеся кривые линии. Пересечение их называется рабочей точкой.
Но для правильного выбора стоит учитывать еще пять простых рекомендаций:
- Чем ближе показатели к рабочей точке на графике, тем лучше.
- Не стоит брать устройство с «запасом». Работать он будет исправно, но при этом и без толку будет тратиться электричество. А шум от работы слишком мощного устройства вряд способен кого-либо обрадовать.
- Все расчеты выполняются для условий работы на нагрузке по максимуму, которая может быть только при сильных заморозках. За зиму же таких дней бывает всего несколько. Поэтому насос стоит подбирать с мощностью немного ниже расчетной.
- В большинстве моделей имеются три рабочих скорости, что позволяет хоть немного оптимизировать их работу. Переключение производится вручную, но есть и автоматизированные модели, которые позволяют довольно существенно экономить электроэнергию.
- Корпуса высококачественных моделей выполняются из нержавейки, латуни либо бронзы. Чугунные экземпляры в таких тяжелых эксплуатационных условиях слишком быстро разрушаются.
Если во время работы появился лишний шум, то не стоит сразу же менять насос. Часто причиной является воздух, который не стравили из системы. Нужно выключить устройство и воспользоваться специальными клапанами на батареях.Вот так следует производить выбор циркуляционного насоса для системы отопления.
Советы и ошибки
Замечания по монтажу и запуску
Для долговременной работы оборудования и его высокой эффективности следует соблюдать некоторые правила:
- Монтаж насоса производят так, чтоб его вал находился горизонтально. Для оборудования с «мокрым» ротором такое требование является обязательным! Ориентация трубопроводов (вертикальный, горизонтальный или наклонный участок) значения не имеет.
- Клеммная коробка должна располагаться сверху. Это обеспечит безопасность даже в случае возможных протечек.
- Современные агрегаты позволяют установку и на подачу, и на обратку, но расположение на обратном участке снизит тепловые нагрузки и увеличит ресурс оборудования.
- При монтаже обязательно предусмотреть байпас для циркуляционного насоса. Это позволит при отсутствии электропитания использовать отопительную систему в режиме с естественной циркуляцией.
- В качестве рабочей выбирается средняя скорость оборудования. Запуск системы осуществляется на самой высокой скорости (в системах с автоматикой отключается блокировка).
- После запуска следует удалить скопившийся воздух через предусмотренные в конструкции специальные клапаны.
Список лучших напольных унитазов 2020 года
Расчет насоса для системы отопления
Подбор циркуляционного насоса для отопления
Тип насоса должен быть обязательно циркуляционным, для отопления и выдерживать большие температуры (в пределах до 110 °С).
Основные параметры подбора циркуляционного насоса:
2. Максимальный напор, м.
Для более точного расчета, необходимо увидеть график напорно-расходной характеристики
Характеристика насоса – это напорно-расходная характеристика насоса. Показывает, как изменяется расход при воздействии определенного сопротивления потерь напора в системе отопления (целого контурного кольца). Чем быстрее движется теплоноситель в трубе, тем больше расход. Чем больше расход, тем больше сопротивления (потерь напора).
Поэтому, в паспорте указывают максимально возможный расход при минимально возможном сопротивлении системы отопления (одного контурного кольца). Любая система отопления оказывает сопротивление движению теплоносителя. И чем она больше, тем меньше окажется расход в целом на систему отопления.
Точка пересечения показывает реальный расход и потерю напора (в метрах).
Характеристика системы – это напорно-расходная характеристика системы отопления в целом для одного контурного кольца. Чем больше расход, тем больше сопротивление движению. Поэтому, если установлено для системы отопления качать: 2 м 3 /час, то насос нужно подобрать таким образом, чтобы удовлетворить данный расход. Грубо говоря, насос должен справиться с необходимым расходом. Если сопротивление отопления высокое, то насос должен обладать большим напором.
Для того, чтобы определить максимальный расход насоса, необходимо знать расход вашей системы отопления.
Для того чтобы определить максимальный напор насоса необходимо знать, какое сопротивление будет испытывать система отопления при заданном расходе.
Расход системы отопления.
Расход строго зависит от необходимого переноса тепла по трубам. Чтобы найти расход необходимо знать следующее:
2. Разница температур (Т1 и Т2) подающего и обратного трубопровода в системе отопления.
3. Средняя температура теплоносителя в системе отопления. (Чем ниже температура, тем меньше теряется тепло в системе отопления)
Предположим, что отапливаемое помещение потребляет 9 кВт тепла. И система отопления рассчитана, так чтобы отдать 9 кВт тепла.
Это означает, что теплоноситель, проходя через всю систему отопления (три радиатора) теряет свою температуру (Смотри изображение). То есть температура в точке Т1 (на подаче) всегда больше Т2 (на обратке).
Чем больше расход теплоносителя через систему отопления, тем ниже разница температур между подающей и обратной трубой.
Чем выше разница температур при неизменном расходе, тем больше тепла теряется в системе отопления.
С – теплоемкость теплоносителя воды, С=1163 Вт/(м 3 •°С) или С=1,163 Вт/(литр•°С)
Q – расход, (м 3 /час) или (литр/час)
t1 – Температура подающего теплоносителя
t2 – Температура остывшего теплоносителя
Поскольку потери помещения маленькие, я предлагаю посчитать через литры. Для больших потерь используйте м 3
Необходимо определиться какая разница температур будет между подающим и остывшим теплоносителем. Вы можете выбрать абсолютно любую температуру, от 5 до 20 °С. От выбора температур будет зависеть расход, а расход создаст некоторые скорости теплоносителя. А, как известно движение теплоносителя создает сопротивление. Чем больше расход, тем больше сопротивление.
Для дальнейшего расчета я выбираю 10 °С. То есть на подаче 60 °С на обратке 50 °С.
t1 – Температура подающего теплоносителя: 60 °С
t2 – Температура остывшего теплоносителя: 50 °С.
W=9 кВт = 9000 Вт
Из вышеуказанной формулы получаю:
Ответ: Мы получили необходимый минимальный расход 774 л/ч
Сопротивление системы отопления.
Сопротивление системы отопления будем измерять в метрах, потому, что это очень удобно.
Предположим, что мы уже рассчитали это сопротивление и оно равно 1,4 метров при расходе в 774 л/ч
Очень, важно понять, что чем выше расход, тем больше сопротивление. Чем ниже расход, тем меньше сопротивление
Поэтому при данном расходе в 774 л/ч мы получаем сопротивление 1,4 метров.
И так мы получили данные, это:
Расход = 774 л/ч = 0,774 м 3 /ч
Сопротивление = 1,4 метров
Далее по этим данным подбирается насос.
Рассмотрим циркуляционный насос с расходом до 3 м 3 /час (25/6) 25 мм-диаметр резьбы, 6 м – напор.
Желательно когда подбираете насос, посмотреть реальный график напорно-расходной характеристики. Если его не имеется, то рекомендую просто провести прямую линию на графике с указанными параметрами
Тут расстояние между точками A и B – минимальны, и поэтому данный насос подходит.
Его параметры будут равны:
Максимальный расход 2 м 3 /час
Максимальный напор 2 метра
