3 способа подключения усилителя к эфирной цифровой антенне

Правила обустройства топочной комнаты

Преимущества и недостатки подключения усилителя

Подключение усилителя к антенне телевизора сулит ощутимые выгоды:

• резкое повышение мощности сигнала даже при использовании антенны прежней конструкции;
• больше не нужно беспокоиться о месте размещения телевизора. Особенно это заметно, если используется активная антенна, у которой усилительная плата является частью конструкции. В этом случае мощность сигнала, передаваемого на телевизор, оказывается настолько велика, что даже целая бухта кабеля не станет ощутимым препятствием. При использовании внешнего усилителя его потребуется разместить поближе к антенне, однако выигрыш в мощности и качестве сигнала все равно будет ощутим.

Изображение и звук перестанут тормозить и зависать. В отличие от аналогового, цифровое телевидение формата DVB-T2 кодировано. Там, где принимающий «аналог» телевизор выдаст хрип и рябь на экране, исчезновение сигнала у «цифры» приведет к молчанию и повтору фрагмента из предыдущего кадра.

Если вы намерены подключать усилитель в домашних условиях, то нужно иметь в виду возможные недостатки и ограничения:

1. Возрастает сложность и дороговизна оборудования. Даже если использовать простейший блок усиления, который можно спаять, потребуются новые элементы: крепеж, соединители, блок питания, специальные инструменты и пр. Но если вы любите работать своими руками, этот пункт проблемой не станет.
2. Надо будет позаботиться о питании. Любой усилитель, по сути, превращает поступивший сигнал в его точную копию, имеющую большую мощность. Дополнительная энергия должна откуда-то браться — нужен внешний адаптер, подключаемый к электросети. В качестве источника питания подойдет приставка или телевизор, имеющие функцию активного антенного гнезда с передачей напряжения по фидеру.
3. Не во всех случаях использование усиления является уместным. Для создания мощной копии нужен качественный оригинал, а если телесигнал забит шумом и помехами, то усилитель повысит и их тоже. В итоге даже фильтры и тюнеры не всегда смогут отсечь полезный сигнал от паразитных.
4. Переусиление даст обратный результат. Если на антенный вход поступает слишком сильный сигнал, аппаратура посчитает его несуществующим и откажется воспроизводить. Поэтому в той зоне, где возможен уверенный прием на пассивную антенну, следует либо воздержаться от использования усилителя, либо понизить коэффициент мощности (если модель с регулятором).

Усиливать или нет? Ваше мнение:

Да!Нет!

Видео

Выбор усилителя для телевизора

Не каждый антенный усилитель работает идеально, некоторые из них имеют немалые собственные шумы, другие – ещё хуже, легко возбуждаются. Поэтому, если вы получили плохой результат с одним антенным усилителем, можно попробовать выбрать усилитель ТВ другой модели или с другим способом питания. К примеру, поэкспериментируйте, не будет ли антенна работать лучше, если подать напряжение не от «родного» блока питания, а от цифрового тюнера.

Антенный усилитель не сможет помочь или даже навредит, если:

• уровень приёма зашкаливает за предельные параметры усилителя;
• антенна, помимо основного сигнала, ловит сильные помехи, которые приумножит усилитель;
• уровень сигнала крайне слабый.

Усиление аналогового сигнала

Золотое правило хорошего телеприёма: чтобы получать хороший сигнал аналогового ТВ, желательно его не ухудшать. Чтобы этого не происходило, укладывайте правильно кабель, следите за исправностью антенны и вовремя диагностируйте любую разгерметизацию в вашей квартирной телесети.

Если расстояние до передающего передатчика велико и приём очень слабый, то дополнительно нужно установить усилитель сигнала.

Если вы принимаете аналоговый эфир на пассивную антенну, и раздаёте сигнал на несколько приёмников, то вначале его нужно усилить, а лишь потом поделить по направлениям. Это умеет делать активный антенный разветвитель.

Усиление кабельного телевидения

Со времён своего создания кабельные сети не очень изменились. Местная компания-провайдер кабельного ТВ принимает со спутника достаточно много телевизионных каналов, формирует из них телевизионный пакет, и по коаксиальным кабелям раздаёт в наши дома, беря за это оплату с каждого абонента. Чтобы дойти до нашего дома, сигнал несколько раз проходит через промежуточный магистральный усилитель ТВ сигнала, попадает в усилитель ТВ сигнала многоквартирного дома, ещё раз в нем усиливается, и раздаётся по квартирам. И все же, пока этот сигнал шёл от помещения компании-провайдера в наш дом, он немного ослабел.

Так и есть, кабельное ТВ достаточно зашумлено. Как улучшить его качество? Следует признать: если вы – абонент кабельного ТВ, то у вас мало шансов что-то исправить. Неважный кабельный приём – это проблема провайдера, и очень мало шансов, что он что-то сделает для ликвидации этой проблемы. Все, что вы можете сделать с вашей стороны – это заменить пассивный кабельный делитель на разветвитель ТВ сигнала с усилителем, а возможно и весь кабель с коннекторами на новые и более качественные.

Вывод: нужно раздавать не аналоговое ТВ, а цифровое, применяя достаточно современные системы передачи сигнала по оптоволоконному кабелю. Качество замечательное, и телевизионных каналов можно передать намного больше.

Усиление спутникового сигнала

Проблематика усиления спутникового ТВ такова, что в деле приёма сигнала со спутника ключевую роль всё-таки играют диаметр спутниковой тарелки, являясь определяющим параметром, и точность настройки антенны. Говоря об усилении приёма со спутника, следует понимать, что речь идёт не о поступающем сигнале, который излучает спутник (его вы никак не усилите), а о том, чтобы сохранить принятый сигнал и, усилив, «продавить» его по кабелю до спутниковой приставки, минимизировав затухание. Усилитель сигнала антенны спутникового телевидения – это скорее профилактическая мера, чем панацея от плохого приёма.

Размеры

Стандартные размеры классического диванного аксессуара 40х40 см. Для оформления нестандартной мебели используются модели 50х50 см или большие прямоугольные модели 50х70 см. Детскую мебель можно интересно обыграть маленькими думками 20х20 см, а массивные предметы обстановки в просторных помещениях дополнить крупными аксессуарами. Чтобы дополнить крупногабаритную мебель используются изделия 70х70 см.

Методы обеспечения уверенного приёма ТВ сигнала

Готового рецепта не существует. Каждый случай специфичен и требует индивидуального подхода. Что делать в этой ситуации? Во многих случаях сигнал не требует максимально усиления, как и не требуется усиливать весь «букет» сигналов.

Чтобы убедиться, с каким случаем мы действительно имеем дело, необходимо точно измерить уровень сигнала от антенны-приёмника. Это нужно для того, чтобы понять, получаем ли мы прямой или отражённый сигнал (или даже несколько), и определить дальнейшие шаги.

Одним из способов получить уверенный приём является коррекция направления антенны или её местоположения по высоте, а часто и то, и другое. Иногда достаточно сместить антенную мачту на метр или два, чтобы получить эфир гораздо лучшего качества.

Измеритель уровня стоит иметь под рукой и тогда, когда нужно убедиться, является ли качество вещания достаточным и требует ли только дополнительного усиления, или, может быть, вы получаете сильный, но избыточный сигнал? В случае сильного сигнала можно правильно подобрать антенну. Также может хватить сознательного изменения направления приёма или расположения антенны, чтобы ослабить сигнал, в то же время, устраняя его отражённые лучи.

Принимая цифровое ТВ, следует помнить, что при наложении друг на друга сильных радиочастотных колебаний, нужно сделать выбор в пользу пассивной направленной антенны без использования каких-либо усилительных элементов. Усилитель к антенне телевизора в этом случае будет способствовать интермодуляции, что приведёт к сбоям и нестабильности работы цифрового декодера.

Способы усиления мощности телеантенны

На самом деле способы усилить мощность ТВ антенны можно соотнести с медицинскими подходами: применять «терапию» или сразу пойти «хирургическим» путём. Что до резких мер, то здесь самый первый шаг – это смена самой антенны на более сильную и дорогую. Сюда же можно отнести и покупку активной антенны вместо пассивной.

Но можно действовать более мягко, особенно, если ваша антенна служила вам честь по чести не один год:

• поэкспериментировать с направлением приёма;
• поднять антенну повыше;
• по возможности, очистить путь сигналу;
• устранить все «неконтакты», заменить кабель;
• оснастить антенну усилителем сигнала. Многие внешние антенны имеют технологическую возможность установки усиливающей платы, если окажется, что она нужна.

Использование антенного усилителя

Усилители антенного сигнала телевизора самыми первыми, после антенны, выполняют первоначальную коррекцию его уровня.

Тип устройства, которое подойдёт именно вам, зависит от условий приёма в вашей местности и от конкретных потребностей всей телевизионной установки. Если необходимо усилить всю радиочастотную полосу, вы можете использовать широкополосный усилитель с фиксированным усилением. Если же, наоборот, в вашем регионе на правильный приём частот из верхней полосы УВЧ оказывают существенное влияние высокочастотные передатчики и возникают помехи, вызванные, например, проезжающими автомобилями или соседской газонокосилкой, то понадобится другая модель усилителя – с фиксированным усилением, но с ограниченным диапазоном рабочих частот.Современные усилители от различных производителей имеют достаточно эргономичную форму, что, по сути, позволяет их монтировать в любом месте коаксиального антенного кабеля. Это означает, что вы можете использовать усилитель в существующей антенной установке без необходимости разбирать антенну. Однако следует помнить, что из-за нарушения соотношения сигнал-шум с ростом расстояния от антенны, его рекомендуется устанавливать как можно ближе к антенне.

Смотрите также

Освещение

Фотогалерея: тон капучино в дизайне кухни

Топ 3 усилителей ТВ-сигнала

В рейтинг вошли устройства, предназначенные для решения разных задач и показывающие эффективность применения и удобство установки.

УАТ-219 (ДМВ)

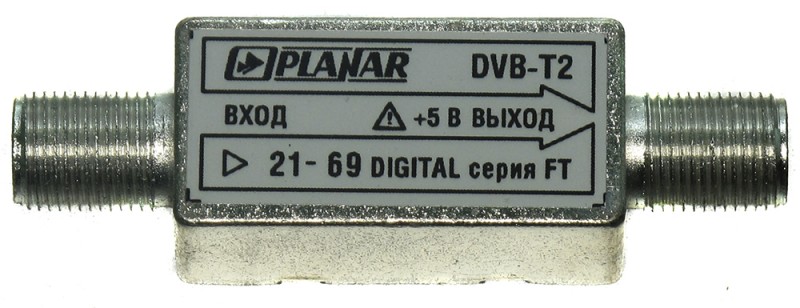

Усилитель предназначен для установки в разрыв кабельной линии. Напряжение питания 12В. Предусмотрено соединение при помощи F-коннекторов. Устройство выполнено в стальном корпусе, показывает 10 дБ усиления для каналов 1-12, 25 дБ для каналов 21-69. Усилитель предназначен для повышения уровня сигнала, компенсации потерь в линии, снижения шумов и нейтрализации помех. Способен эффективно работать при дальности ретранслятора до 70 км.

Плюсы:

• простота установки;
• функционал;
• эффективность использования;
• грозовая защита.

Минусы:

• разный КУ в пределах частотного диапазона;
• средний уровень собственных шумов;
• необходимо подключение питания через сепаратор;
• в комплекте поставки только усилитель.

JMA 8620SA2

Простой, надежный усилитель ТВ-антенны с возможностью регулировки КУ. Предназначен для кабельного и эфирного телевидения. Устройство выполнено в корпусе из алюминия, предусматривается использование в помещении, есть система крепления на стену. Питание 220В. Обеспечивается максимум КУ 20 Дб, регулировка в пределах 10 дБ.

Плюсы:

• два выхода на телевизоры;
• одинаковый КУ на двух выходах;
• регулировка усиления;
• может работать как активный сплиттер;
• комплектация (есть коннекторы).

Минусы:

• утилитарный внешний вид;
• нет защиты от воды;
• нет грозовой защиты;
• с течением времени регулировочный винт разбивается отверткой (мягкий пластик).

Luxmann AMP-325

Этот усилитель понравится тем, кто предпочитает устройства с высокой универсальностью. Он может использоваться с любой антенной. Одновременно предлагается функция объединения сигналов в широчайшей полосе частот. У усилителя три входа для разных диапазонов, один выход. Коэффициент усиления стабильный, 25 дБ для каждого канала. Общий уровень сигнала в максимуме на выходе — 108 dBu или 60 дБ.

Плюсы:

• надежность;
• универсальность;
• хороший коэффициент усиления;
• может эксплуатироваться при отрицательных температурах при установке на антенны.

Минусы:

• ценник;
• кабель питания коротковат;
• нет грозовой защиты;
• не может использоваться в роли активного сплиттера.

Усиление телевизионного сигнала без включения дополнительного оборудования

Как оказалось, усилить сигнал телевизионной антенны можно при помощи обычного отрезка коаксиального кабеля. Речь не идёт об исключении из цепи ресивера, если телевизор старого образца. Просто во многих домах устанавливаются общие антенны, а они могут работать некачественно. В этом случае можно прибегнуть к одной хитрости.

ФОТО: idistribute.ruКоаксиальный кабель с мягкой изоляцией – нужен именно такой заказать

Что потребуется для изготовления усиленной ТВ антенны

Здесь всё крайне просто. Необходим обычный антенный штекер, небольшой кусок коаксиального кабеля, нож и плоскогубцы. Длина отрезка коаксиального кабеля будет зависеть от частоты, которая для каждого региона своя. А вот как её узнать, будем разбираться в пошаговой инструкции.

Изготовление антенны, не требующей усилителя: пошаговая инструкция

Сразу оговоримся, что если расстояние до передатчика (вышки) более 15 км или на пути присутствует много препятствий, использовать усилитель сигнала для антенны телевизора всё же придётся. Но если подобных проблем не наблюдается, то антенну можно изготовить в течение 5—10 минут.

Иллюстрация	Описание действия
	Первое, что необходимо сделать, это узнать, на каком канале передаётся сигнал в нужном регионе. Для этого нужно зайти на сайт РТРС и выбрать свой район, область или город.

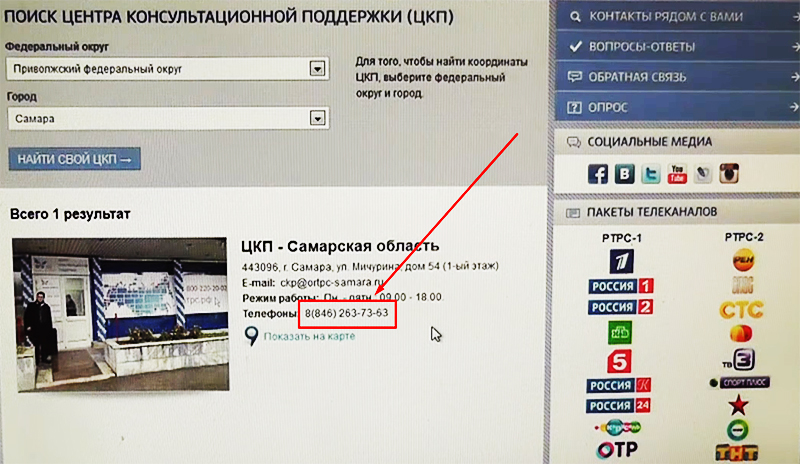

	Далее, если пролистать вниз, можно увидеть номер телефона, позвонив по которому, абонент узнает канал вещания (Самарская область для примера).
	Этот канал нужно ввести в соответствующее поле, которое высветится при переводе телевизора в режим ручной настройки. Чуть ниже появится частота, которая требуется для расчёта длины отрезка коаксиального кабеля.
	Теперь необходим калькулятор. Формула расчёта следующая: 7500 /частоту. Результат округляется в большую сторону.
	Для Самарской области получилось 9.9, а значит, нужен отрезок кабеля, равный 10 см. Однако дальше речь пойдёт об Ульяновской области, где данный показатель равен 14, хотя разницы в технологии изготовления антенны нет.
	Сначала кабель не укорачивается. На него устанавливается обычный телевизионный штекер, который будет коммутироваться с кабелем через соединительную муфту.
	Следующий шаг – замеры. От штекера нужно отступить 2 см – это будет место изгиба. Именно от него следует отмерить нужный размер, в данном случае это 14 см (2+14=16). На крайней метке кабель обрезается.
	Теперь нужно снять изоляцию от метки 2 см до конца. Сделать это довольно просто – внешний слой современных кабелей очень мягкий.
	После необходимо убрать и экранирующий слой, он здесь совершенно не нужен.
	По метке 2 см коаксиальный кабель сгибается под углом 30˚, после чего работу можно считать завершённой – рабочая антенна без усилителя для цифрового телевидения готова.
	Остаётся выставить антенну так, чтобы она была направлена в сторону ретранслятора (передатчика, вышки – кому как удобно). Не обязательно вывешивать её на улицу. В помещении сигнал будет немного слабее, но вполне достаточен для уверенного приёма.
	Теперь можно проверить уровень не усиленного антенного сигнала. На примере видно, что он равен 100 %.

Если интересен полный мастер-класс по изготовлению подобной самоделки, Вы можете посмотреть его в этом видео.

Watch this video on YouTube

Таким образом, можно сказать, что даже без усилителя можно сделать антенну для телевизора своими руками – работать она будет не хуже.

Как выбрать усилитель ТВ сигнала

В первую очередь, необходимо ознакомиться с техническими характеристиками изделия и проверить, подходит ли данное устройство под ситуацию пользователя. На бренд, марку усилителя обращать особого внимания не стоит, т.к. большинство моделей изготавливаются в Китае.

Устройства для улучшения телевизионного сигнала, выбираются, исходя из их видов. Далее будет представлена подробная классификация приборов подобного назначения, благодаря которой человек сможет определиться с выбором.

По коэффициенту усиления

Здесь также не стоит выбирать модели с максимальным коэффициентом усиления. Оптимальным показателем, которого будет вполне достаточно для домашней антенны, считается 26 ДБ. Такой усилитель сможет усиливать телесигнал на расстоянии 50 км от ТВ. Тем более устройства с таким показателем усиления смогут обеспечивать стабильный сигнал даже при неблагоприятных погодных условиях.

По частотному диапазону

При изучении технических характеристик того или иного усилителя, необходимо внимательно ознакомиться с диапазоном частот его работы

Также важно удостовериться, что телевизор и антенна поддерживают такие частоты, т.е. могут с ними работать

Если ТВ не принимает частоты усилителя, то устройство не сможет улучшить телесигнал или будет работать не в полную силу, не раскроется до конца.

По месту установки

Усилители могут монтироваться как внутрь корпуса антенны, так и с его внешней стороны. При выборе того или иного варианта следует руководствоваться индивидуальными особенностями телевизионной антенны, а также собственными предпочтениями. Если у человека активная антенна, то усилитель, скорее всего, можно установить только с её наружной стороны, т.е. монтаж внутрь будет недоступен.

По коэффициенту шума

Усилитель для TV устройств должен не только повышать качество сигнала, но и стабильно работать на протяжении нескольких лет. Срок службы прибора обычно заявлен производителем аппарата. Поэтому уровень шума телеусилителя не должен превышать 10 ДБ. В таком режиме срок службы прибора значительно увеличится.

По питанию

Усилители, служащие для улучшения ТВ сигнала, могут работать как от сети, так и от аккумулятора. В первом случае прибор питается от антенного кабеля, а во втором от встроенной в корпус батареи.

Антенный усилитель, работающий от аккумулятора:

По типу корпуса

Выбирая усилитель, важно ознакомиться с техническими характеристиками материала, из которого он изготовлен. Если антенна не подвергается влиянию природных факторов, например, установлена на застеклённом балконе, то можно выбрать пластиковый телеусилитель

Также в магазинах можно найти приборы с прочным корпусом, который защитит микросхему от осадков.

Параметры выбора антенного усилителя цифрового телевидения

Наверняка, если Вы уже читаете этот материал, то Вам необходим усилитель сигнала. Поэтому мы не будем ходить вокруг и начнем сразу. Для того, чтобы сделать грамотный выбор, необходимо знать основные параметры усилителей и за что они отвечают. В настоящее время можно выделить следующие характеристики.

1. По типу усиления.
   1. Широкополосные. Усиливают сигнал на всем диапазоне частот (в метровых и дециметровых волнах).
   2. Диапазонные. Работают только в заданном интервале-секторе.
2. По типу питания.
   1. 12 вольтовые.
   2. 5 вольтовые.
3. По типу монтажа.
   1. Установка по контуру антенны. Обычно такие усилители представляют собой электронные платы.
   2. С подключением к кабелю.
4. По коэффициенту усиления. Тут могут быть различные варианты, от 10-25 ДБ.

Таблица вариантов применения усилителя.

Зона проживания	Коэффициент усиления антенны	Необходимость усилителя	Необходимы коэф. усиления усилителя
В близи от телевышки (до 7 км)	От 4 ДБ	Нет	—
На средней удаленности (до 30км)	От 10 ДБ	По ситуации	—
На границе зоны передачи сигнала (более 30 км)	От 12 ДБ	Да	20-30ДБ

Антенна для приема цифрового телевидения на даче

Самое время узнать, что цифровая антенна для дачи – это маркетинговая выдумка. Не бывает «цифровых антенн», «цифровых кабелей», «цифровых усилителей». Есть эфирные антенны, коаксиальные кабели, антенные усилители. Их параметры и стоимость никак не соотносятся ни с цифровым, ни с аналоговым стандартом ТВ.

Специальная антенна для «цифры» – это рекламное надувательство. Для цифрового ТВ на даче подойдут обычные дециметровые (ДМВ) или широкополосные антенны (МВ-ДМВ).

И все же, какую антенну поставить на даче для дальнего приема? Многодиректорная на максимально возможной высоте, точно направленная на башню транслятора, даст наилучший результат. Общее правило: более длинные антенны, с большим количеством перекладин (эти перекладины называются «директора») обеспечивают гораздо лучший прием, чем короткие.

Антенна для дальнего приема

Рекомендации по выбору усилителя

Не факт, что выбранный усилитель исправит ситуацию. Некоторые устройства имеют свои шумы, другие чутко реагируют на окружающие помехи. Вследствие установки такого прибора сигнал не улучшится, а затухнет окончательно.

Можно экспериментировать с выбором моделей или способом питания, чтобы прийти к лучшему результату. Например, иногда помогает замена оригинального антенного блока питания цифровым тюнером

Усилитель также не подходит, если:

• превышен уровень приема, параметры прибора не справляются;
• сигнал, напротив, слабый и не улучшается;
• антенна, кроме основного сигнала, ловит помехи, которые также усиливаются.

Гнаться за максимальным усилением не стоит, так как обычно не нужны все поступающие сигналы. Чтобы не гадать, лучше предварительно измерить уровень передаваемого сигнала и определить, прямой он или отраженный.

Один из удачных способов – перед покупкой усилителя правильно расположить антенну. Нужно просто изменить высоту установки и ее направление. Зачастую достаточно просто использовать антенную мачту высотой 1,5-2 м, чтобы качество сигнала заметно улучшилось, с усилителем или без него

Цифровое телевидение, как известно, имеет свои особенности. Если при передачи данных сильные частотные колебания накладываются друг на друга, усиление сигнала не поможет. Лучше приобрести пассивную антенну направленного типа. Усилитель только нарушит стабильность и станет причиной сбоев в цифровом декодере.

Для усиления всей ТВ-частотной полосы используют широкополосные устройства, но с возможностью фиксированного усиления.

Если в районе установки телеприемников множество помех, рекомендуется использовать узконаправленные устройства, но желательно также с удобной ручной регулировкой диапазона

Внешний вид и размеры усилителей не должны смущать, так как большая часть современных устройств рассчитана на монтаж в любое место коаксиального кабеля для антенны. Они компактны, эргономичны, имеют подходящие разъемы. Для установки не нужно разбирать или переносить антенну.

Но помните: увеличение расстояния до антенны приводит к появлению собственных шумов, что может помещать прохождению сигнала.

Выбирая усилитель, обязательно учитывайте следующие критерии:

• коэффициент шума;
• диапазон частот;
• коэффициент усиления;
• степень защиты.

Опытный консультант может подобрать модель, если вы правильно опишете домашнюю телесеть и объясните условия установки антенны. Также хорошо помогает при выборе специальная таблица, где решающим критерием является расстояние от ретранслятора до приемника.

Выбирая прибор по способу питания, не забывайте, что цифровой тюнер также формирует напряжение, поэтому можно подключить устройство с микросхемой на 5 В.

Преимущества и недостатки антенных усилителей

При планировании домашней телевизионной сети нужно учитывать то, что при использовании нескольких усиливающих схем, может значительно искажаться видеопоток. Поэтому количество таких приборов должно быть наименьшим.

К плюсам этих приборов можно отнести следующее:

• Возможен приём даже слабого телесигнала;
• Небольшие шумовые коэффициенты;
• Можно улучшить сигнал сразу в нескольких частотных диапазонах.

Недостатки:

• Использование широкополосного усиливающего устройства может привести к перегрузке допустимого уровня сигнала, поэтому оно должно иметь регуляторы на разных диапазонах во избежание этой проблемы;
• Самовозбуждение устройства;
• Восприимчивость к грозовым разрядам;
• Потери сигнала на выходе.

Усиливающие устройства выполняют корректировку сигнала после антенны для телевизора. Поэтому, какой из них выбрать, зависит от местности и от потребности телевизионного оборудования.

Так, установка усилителя для антенны телевизора на даче или в загородной местности очень хорошо решает проблему слабого сигнала.

Ещё один важный момент – блок питания. Каждый усилитель имеет блок питания, который может быть встроенным или внешним. Встроенный будет хорошо работать при стабильности электрической сети и потребляет до 10В. Если же он перегорит, придётся заменять всё устройство. Поэтому, если сеть имеет скачки напряжения, лучше использовать внешние блоки. Они имеют более крупные размеры и различное входное напряжение в зависимости от усилителя (5, 12, 18, 24 В).

В заключение

Несмотря на то что в большинстве квартир и домов сегодня проведён интернет и IP телевидение, без цифрового ТВ обойтись сложно. Ведь, к примеру, какой смысл приобретать второй IP приёмник на кухню, когда можно подключить 20 каналов бесплатно. Именно поэтому стоит знать, каким образом можно усилить сигнал, изготовить антенну или даже просто включить цифровое ТВ. Наверняка из сегодняшней статьи стало понятно, что никаких сложностей эта задача не составляет и справиться с ней может каждый.

ФОТО: news3day.ruХороший усилитель никогда не подведёт и подобной ситуации не случится

Watch this video on YouTube
