Разводка схемы системы отопления в многоквартирном доме

Содержание:

Причины нестабильного давления

В многоквартирном доме, особенно если он уже достаточно давно введен в эксплуатацию, жильцы часто начинают самовольную замену отопительных приборов. Это часто приводит к снижению давления, оттого невольными жертвами становятся все жильцы многоэтажного дома. Причин изменения показателей достаточно много:

  1. Диаметр труб. При проектировании теплопровода был задан необходимый диаметр труб, чтобы обеспечить соответствующее давление. В результате самовольной замены труб на отдельных участках оно увеличивается (если замена произведена на трубы меньшего диаметра) или снижается (если диаметр труб больше).
  2. Воздушные пробки. В процессе ремонтных работ или в результате химической реакции теплоносителя и отопительных приборов в системе может образоваться воздушная пробка. Она значительно затрудняет циркуляцию теплоносителя, в результате чего снижается нагрузка.
  3. Износ отопительных приборов, трубопровода и запорной арматуры. С годами в процессе эксплуатации основные узлы трубопровода разрушаются. Кроме того, в отопительных приборах и трубах постоянно выполняется отложение накипи, мусора и прочих примесей. Это значительно ухудшает качество теплоносителя и снижает его нагрузку.
  4. Аварийный случай. Если в результате износа оборудования или некачественно выполненных ремонтно-монтажных работ образовалась протечка теплоносителя, то нагрузка снижается.
  5. Во время запуска системы. Чтобы наполнить все отопительные приборы теплоносителем, давление значительно превышает рабочее.

Засоренный трубопровод до и после очистки

Очень часто при проведении испытаний под действием повышенных нагрузок в изношенной системе образуются протечки. Поэтому прежде необходимо заменить ветхое оборудование и устранить явные поломки.

Перепады давления

Причин изменения давления достаточно много, для эффективного отопления их необходимо устранить. Это легче сделать для частного дома с автономной системой отопления, но некоторые мероприятия возможны и для многоэтажки:

При замене труб важно, чтобы новые трубы были такого же диаметра, как и старые. Правда, в условиях многоквартирного дома нельзя уследить за соседями сверху или снизу, остается надеяться на их благоразумие

В случае, если такое произошло, необходимо обратиться в организацию, отвечающую за эксплуатацию теплопровода. Они должны выяснить причины изменений.
На каждом отопительном радиаторе установлено приспособление для выпуска воздуха, называется оно краном Маевского. О завоздушенности говорит неравномерный нагрев радиатора, посторонние шумы и вибрация в системе. В этом случае необходимо открыть кран Маевского с помощью специального ключа или отвертки и выпустить воздух. С воздухом будет вытекать вода, поэтому нужно предварительно поставить емкость для нее. С помощью крана Маевского выпускается воздух из радиатора. Чтобы выпустить воздух из системы, в самой высокой её точке устраивается автоматический воздухоотводчик.
В случае износа оборудования необходимо заменить все старые батареи и проржавелую запорную арматуру. Также нужно промыть трубопровод, но для многоэтажного дома промывку выполняет организация, отвечающая за состояние отопительной системы в доме. Такие мероприятия помогут повысить давление.
Если произошел аварийный случай, необходимо срочно сообщить мастеру на участке, который перекроет подачу теплоносителя и выполнит ремонт трубопровода либо вызовет бригаду квалифицированных специалистов, в зависимости от масштабов происшествия.

Кран Маевского на радиаторе для спуска воздуха

Под действием высокой температуры пластиковые трубы могут несколько расширяться.

Давление в системе отопления многоэтажного дома

Отопление многоэтажного дома должно работать бесперебойно и качественно, иначе множество жильцов окажется в сложных условиях. Одним из важнейших факторов является давление в системе отопления и поддержание его в стабильном состоянии на протяжении холодного времени года. От стабильности нормативного давления зависит эффективность отопления и сохранность отопительных приборов многоэтажного или частного дома.

Схема отопления многоэтажного дома

В зависимости от процессов, происходящих в отопительной системе, существуют различные виды давления:

  1. Статическое. Оно определяет физическое воздействие теплоносителя, находящегося в состоянии покоя, на систему отопления. Статическое давление зависит от высоты водяного столба, т. е. от высоты отапливаемого дома.
  2. Рабочее. Соединяет статическое и динамическое давление, которое возникает при работе насоса. Нормативные параметры рабочего давления должны сохраняться на протяжении всего отопительного периода.
  3. Испытательное. Значительно превышает рабочее давление, и тем более статическое. Создается оно принудительно во время запуска системы. С его помощью определяются слабые места, протечки и трещины в теплопроводе.

В многоэтажных домах наиболее часто используются две схемы.

Однотрубная

В такой системе теплоноситель с помощью циркуляционного насоса подается по одной трубе. Теплоноситель проходит через нагревательные приборы всех этажей. Недостатком такой системы является то, что в случае завоздушенности или поломки одного из радиаторов, перестает функционировать вся система дома. Чтобы устранить эту проблему устраивается байпас перед отопительным прибором между трубой подачи и выхода, а в местах присоединения батареи к трубопроводу монтируются запорные краны. В такой системе в случае поломки радиатора можно кранами перекрыть ему подачу теплоносителя и выполнять ремонт или замену прибора. Теплоноситель через байпас пойдет дальше по системе.

Двухтрубная

Наиболее часто в многоэтажных домах используется двухтрубная схема отопления. В такой системе имеется труба для подачи и труба для возврата теплоносителя. Каждый радиатор отопления для подачи подключен к одной трубе, а для обратки – к другой. Преимуществом является то, что на всех этажах подается теплоноситель необходимой температуры, а остывший – возвращается по отдельной линии.

Давление в системе отопления необходимо для того, чтобы обеспечить её теплоносителем, чтобы во всех квартирах многоэтажного дома была комфортная температура. Таким образом, чем больше этажей в доме, тем выше давление. Под его значение подбираются соответствующие отопительные приборы

Важно, чтобы показатели сохранялись в допустимых пределах

Превышение значения рабочего давления может привести к поломке отопительных приборов и их протечке, а впоследствии остановке отопления во всем доме. В случае низкой нагрузки теплоноситель может не достигать верхних этажей, а также возможно вскипание (кавитация) теплоносителя.

Виды отопительных схем: слева – проточная; справа – с байпасом

  1. Котел. Выполняет нагрев теплоносителя.
  2. Циркуляционный насос. Обеспечивает принудительную циркуляцию теплоносителя.
  3. Расширитель. Нивелирует давление в системе при нагреве, а в результате и расширении теплоносителя.
  4. Автоматический воздухоотводчик. При образовании завоздушивания в трубопроводе автоматически выпускает воздух.
  5. Запорная арматура. Кран позволяет заменить радиатор, не спуская теплоноситель из теплопровода.

Нормативное

Нормативное значение определяется технической документацией, в частности «Строительные нормы и правила» (СНиП). На этот показатель влияют следующие факторы:

  • площадь многоквартирного дома;
  • удаленность от котельной;
  • тип трубопровода;
  • диаметр трубопровода;
  • мощность отопительной системы.

Норма для многоэтажки высотой до 9-ти этажей составляет 5-7 атмосфер. Если дом превышает 9 этажей, то значение нагрузки должно составлять 7-10 атмосфер. Если нижняя подача с повышением этажности давление падает, какое оно будет на последнем этаже, зависит от мощности насоса. Разница между первым и последним этажом не должна превышать 10%. Таким образом, если на первом этаже давление 10 атмосфер, то на последнем оно должно быть не меньше девяти.

Давление, при котором испытывают систему, (испытательное давление) должно быть на 15-20% выше рабочего, это обеспечит запас прочности.

При запуске системы возможны гидроудары и нагрузка значительно превышает рабочее значение. Поэтому прочность отопительных приборов должна быть способна выдержать такую нагрузку.

Обогрев нежилых площадей в многоэтажном жилом здании

Для расчета норматива нежилых помещений, например, лестничных клеток, подвала, применяется Формула 2 ПП №354. Общая площадь помещений умножается на норматив Гкал и тариф, установленный в регионе. Согласно п. 40 ПП 354, оплату за коммунальные услуги на территории общего пользования вносят собственники жилых домов. С 1 сентября 2011 года в квитанциях ЖКХ предусмотрена графа по общедомовым нуждам (как формируется плата за отопление?).

При отсутствии индивидуальных приборов учета расходов на отопление для начисления платы применяется норматив, установленный региональными властями. Учитываются показания общедомового счетчика, при его наличии, а также площадь отапливаемых квартир с ИПУ. В противном случае собственники жилых помещений оплачивают коммунальные услуги исходя из фактического потребления ресурса.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Особенности монтажа

Любая лучевая система обогрева жилища разрабатывается и монтируется индивидуально, в зависимости от площади дома, количества комнат, выбранного теплоносителя и радиаторов, а также других условий.

Однако есть общепринятая инструкция, которую соблюдает каждый монтажник.

Прежде всего, следует отметить, что лучевая разводка труб никогда делается в городских квартирах. Это обусловлено тем, что подача теплоносителя в многоэтажках осуществляется через вертикальные стояки, соединяющие все квартиры – от первого этажа до последнего.

Устанавливать коллектор в квартире нельзя, так как верхние этажи останутся без отопления

В результате подключения мощных коллекторов горячая вода не будет доходить в помещения, расположенные выше, из-за чего порядок работы отопительной сети нарушится. Жильцы станут жаловаться в обслуживающую организацию, которая, рано или поздно, вынудит вас демонтировать коллекторы, и вернуться к тройниковой системе организации отопления.

Обратите внимание! Упомянутое выше не касается случаев, когда для обогрева квартиры используется автономный котел. Он самостоятельно разогревает теплоноситель, которого будет достаточно, чтобы обеспечить потребность жилища, не затронув интересов соседей

При обустройстве лучевого отопления в частном доме необходимо обратить внимание на такие нюансы:

  1. На коллекторах, подающих и отводящих воду для батарей, обязательно устанавливаются клапаны, препятствующие образованию воздушных пробок. В процессе эксплуатации весь воздух, оставшийся в системе, выйдет через них наружу.

На обратных трубопроводах нужно ставить клапана, стравливающие воздух

  1. Отопительный контур должен быть оборудован расширительным баком, объем которого составляет 10% от количества циркулирующего по трубам теплоносителя. Целесообразно покупать мембранные емкости закрытого типа.
  2. Монтировать бак желательно на трубопроводе, который соединяет отводящий коллектор с котлом. Это связано с тем, что герметичная расширительная емкость не любит турбулентных водяных потоков, а они реже всего появляются именно на обратке.

На фото – расширительный бак мембранного типа для системы отопления

В отличие от расширительного бака

место установки циркуляционных насосов не так важно. Но и их желательно подключать к трубе, отводящей остывший теплоноситель

В этом случае оборудование проработает большее количество времени.
Во время установки нужно следить за тем, чтобы валы электрических насосов были расположены строго горизонтально. Иначе из-за перекосов быстро выйдут из строя подшипники, и вам придется менять или чинить оборудование.

Несмотря на все преимущества, лучевой способ организации отопления никак не отнесешь к бюджетным решениям. Однако, получаемые преимущества, несомненно, стоят затраченных денег и усилий. Нужно лишь правильно подобрать дополнительное оборудование, чтобы оно не стало «узким» местом системы. Более подробно об этом вы можете узнать из видео в этом материале.

Нормы по отоплению для многоквартирных домов, отапливаемых централизованно

Данные нормы являются наиболее «древними». Они рассчитывались в то время, когда на топливе для подогрева теплоносителя не экономили, батареи были горячими. Зато дома строились преимущественно из «холодных» по качествам теплосбережения материалов, то есть из бетонных панелей.

Времена изменились, но нормы остались теми же. Согласно действующему ГОСТ Р 52617-2000, температура воздуха в жилых помещениях не должна быть ниже 18°С (для угловых комнат – не менее 20°С). При этом организация – поставщик тепловой энергии имеет право в ночное время (0-5 часов) снижать температуру воздуха не более, чем на 3°С. Отдельно устанавливаются нормы отопления для различных помещений квартиры: например, в ванной комнате должно быть не менее 25°С, а в коридоре – не менее 16°С.

Общество длительно и временами небезуспешно ведет борьбу за изменение порядка определения норм отопления, привязывая их не к температуре воздуха в помещениях, а к средней температуре теплоносителя. Данный показатель является значительно более объективным для потребителей, хотя и невыгодным для поставщика тепловой энергии. Судите сами: температура в жилых помещениях часто зависит не только от работающей системы, сколько от характера жизнедеятельности человека и условий его проживания.

Например, теплопроводность кирпича значительно ниже, чем бетона, поэтому в кирпичном доме при одной и той же температуре придется затратить меньшее количество тепловой энергии. В таких помещениях, как кухня, в процессе готовки пищи выделяется тепла не намного меньше, чем от батарей отопления.

Многое зависит также от конструктивных особенностей самих отопительных приборов. Скажем, системы панельного отопления будут при той же температуре воздуха иметь более высокую теплоотдачу, чем чугунные батареи. Таким образом, нормы отопления, привязанные к температуре воздуха, являются не совсем справедливыми. При данном способе учитывается температура наружного воздуха ниже 8°С. При фиксации такого значения в течение трех дней подряд теплогенерирующая организация должна безусловно подать тепло потребителям.

Для средней полосы расчетные значения температуры теплоносителя в зависимости от температуры внешнего воздуха имеют следующие значения (для удобства пользования данными значениями, используя бытовые термометры, температурные показатели округлены):

Температура наружного воздуха, °С

Температура сетевой воды в подающем трубопроводе, °С

Пользуясь приведенной таблицей, можно легко определить температуру воды в системе панельного отопления (или в любой другой), использовав обычный градусник в момент спуска части теплоносителя из системы. Для прямой ветки пользуются данными граф 5 и 6, а для обратки – данными графы 7. Отметим, что первые три графы устанавливают отпускную температуру воды, то есть без учета потерь в передающих магистральных трубопроводах.

Если фактическая температура теплоносителя не соответствует нормативной, это является основанием для пропорционального уменьшения платы за предоставляемые услуги центрального теплоснабжения.

Есть еще вариант с установкой тепловых счетчиков, но он срабатывает лишь тогда, когда все квартиры в доме обслуживаются системой централизованного отопления. Кроме того, такие счетчики подлежат ежегодной обязательной проверке.

Сколько они составляют на 1 кв. метр квартиры в 2019 году?

Нормативы расхода тепловой энергии устанавливаются в каждом регионе в соответствии с локальными нормативными актами. Например, по состоянию на 2019 год, в Москве норма составляет 0,16 Гкал на 1 м2 На основании подп. д) п. 4 ПП №306, пределы устанавливаются с учетом:

  • материалов стен и крыш жилого дома;
  • общей площади жилых помещений;
  • площади окон и ограждающих конструкций;
  • износа инженерных систем.

Различия в расчетах

В общем виде в расчетах участвуют показатели общей площади жилых помещений, площади общего имущества, объем потребляемой тепловой энергии и тариф, установленный в регионе, в расчете на Гкал.

Таблица с учетом особенностей расчета:

Общедомовой прибор учета (ОДПУ) Индивидуальный прибор учета (ИПУ) Особенности
Отсутствует Отсутствует во всех помещениях Вместо показаний фактического потребления применяется норматив, установленный в регионе, учитывается площадь помещений, в которых отсутствуют приборы теплоснабжения, за расчетный период в 12 календарных месяцев применяется коэффициент периодичности внесения платы за коммунальные услуги.
Присутствует Отсутствует во всех помещениях Услуги тарифицируются исходя из показаний общедомового учета, рассчитывается сумма объемов теплорасхода с учетом показаний общедомового счетчика.
Присутствует Присутствует хотя бы в одном жилом помещении При расчете норматива учитываются суммы показаний по ОДПУ и ИПУ в смежных квартирах, суммируются площади квартир с ИПУ, собственники с ИПУ платят по индивидуальным показаниям.
Присутствует Присутствует везде Площадь жилого помещения умножается на показания счетчика и тариф, установленный ресурсоснабжающей организацией, показания ОДПУ необходимы для расчета расходов на общедомовые нужды.

Таким образом, в домах, не оснащенных приборами учета, применяются нормативы, установленные в регионе. При наличии ОДПУ или хотя бы одного ИПУ, их показатели учитываются в формулах.

Виды систем отопления многоквартирных домов

В зависимости от структуры, характеристик теплоносителя и схем разводки трубопроводов отопление многоквартирного дома подразделяют на следующие типы:

По расположению источника тепла

  • Поквартирная система отопления, при которой газовый котёл устанавливается в кухне или отдельном помещении. Некоторые неудобства и вложения в оборудование с лихвой компенсируются возможностью включать и регулировать отопление по своему усмотрению, а также низкими эксплуатационными затратами за счёт отсутствия потерь в теплотрассах. При наличии собственного котла практически отсутствуют ограничения по реконструкции системы. Если, к примеру, хозяева пожелают заменить батареи на тёплые водяные полы — к этому нет никаких технических препятствий.
  • Индивидуальное отопление, при котором своя котельная обслуживает один дом или жилой комплекс. Такие решения встречаются как в старом жилом фонде (кочегарки), так и в новом элитном жилье, где сообщество жильцов само решает, когда начать отопительный сезон.
  • Центральное отопление в многоквартирном доме наиболее распространено в типовом жилье.

Устройство центрального отопления многоквартирного дома, передача тепла от ТЭЦ осуществляется через местный теплопункт.

По характеристикам теплоносителя

  • Водяное отопление, в качестве теплоносителя используется вода. В современном жилье с поквартирным или индивидуальным отоплением встречаются экономичные низкотемпературные (низкопотенциальные) системы, где температура теплоносителя не превышает 65 ºС. Но в большинстве случаев и во всех типовых домах теплоноситель имеет расчётную температуру в пределах 85-105 ºС.
  • Паровое отопление квартиры в многоквартирном доме (в системе циркулирует водяной пар) имеет ряд существенных недостатков, в новых домах давно не используется, старый жилой фонд повсеместно переводят на водяные системы.

По схеме разводки

Основные схемы отопления в многоквартирных домах:

  • Однотрубная — как подача, так и обратный отбор теплоносителя к отопительным приборам осуществляется по одной магистрали. Такая система встречается в «сталинках» и «хрущёвках». Обладает серьёзным недостатком: радиаторы расположены последовательно и из-за остывания в них теплоносителя температура нагрева батарей падает по мере удаления их от теплопункта. Для того, чтобы сохранить теплоотдачу, количество секций увеличивается по ходу движения теплоносителя. В чистой однотрубной схеме невозможна установка приборов регулирования. Не рекомендуется изменять конфигурацию труб, устанавливать радиаторы другого типа и габаритов, иначе работа системы может быть серьёзно нарушена.
  • «Ленинградка» — усовершенствованный вариант однотрубной системы, который, благодаря подключению тепловых приборов через байпас, снижает их взаимовлияние. Можно установить на радиаторы регулирующие (не автоматические) устройства, заменить радиатор на иной тип, но схожей ёмкости и мощности.

Слева — стандартная однотрубная система, в которую мы не рекомендуем вносить никаких изменений. Справа — «ленинградка», возможна установка ручных регулирующих вентилей и корректная замена радиатора

Двухтрубная схема отопления многоквартирного дома стала широко использоваться в «брежневках», популярна и по сей день. Подающая и обратная магистрали в ней разделены, поэтому теплоноситель на входах во все квартиры и радиаторы имеет почти одинаковую температуру, замена радиаторов на иной тип и даже объём не оказывает существенного влияния на работу других приборов. На батареи можно устанавливать приборы регулирования, в том числе автоматические.

Слева — усовершенствованный вариант однотрубной схемы (аналог «ленинградки»), справа — двухтрубный вариант. Последний обеспечивает более комфортные условия, точное регулирование и даёт более широкие возможности по замене радиатора

Лучевая схема применяется в современном нетиповом жилье. Подключение приборов параллельное, взаимное влияние их минимально. Разводка, как правило, выполняется в полу, что позволяет освободить стены от труб. При установке приборов регулирования, в том числе автоматических, обеспечивается точное дозирование количества тепла по помещениям. Технически возможна как частичная, так и полная замена системы отопления в многоквартирном доме с лучевой схемой в пределах квартиры с существенным изменением её конфигурации.

При лучевой схеме в квартиру входят подающая и обратная магистрали, а разводка осуществляется параллельно отдельными контурами через коллектор. Трубы, как правило, располагают в полу, радиаторы аккуратно и незаметно подключают снизу

Профильный крепеж материала

Достоинства и недостатки горизонтальной разводки

Горизонтальная разводка отопления имеет ряд достоинств:

  1. Высокая степень контроля теплоотдачи. В такой схеме за расходом тепла очень просто следить за счет автоматического удаленного управления.
  2. Возможность отдельной настройки каждого участка. На любом отрезке контура можно настроить температуру отдельно, в зависимости от конкретных потребностей, предъявляемых помещением.
  3. Возможность скрытой прокладки. Горизонтальная система отопления отлично подходит для скрытой установки, что позволяет визуально разгрузить помещение и улучшить тем самым его интерьер.
  4. Надежность. При использовании хороших комплектующих и правильном монтаже горизонтальная система может без проблем проработать несколько десятков лет.

Из недостатков можно выделить разве что следующие моменты:

  • Иногда возникает необходимость ручной настройки системы;
  • В случае механического повреждения с системой возникают серьезные проблемы.

2 Основные плюсы и минусы

К примеру, центральное отопление хорошо тем, что жильцам многоэтажки не приходится заботиться и следить за состоянием оборудования в котельной. Кроме того, тарифная система в этом случае определяется по формулам, разработанным на законодательном уровне и, как правило, платить за тепло приходится немного меньше, чем в домах с другими схемами разводки.

В то же время не обходится и без явных недочетов, ведь жильцы домов, запитанных от центральных котельных и кочегарок, не имеют возможности самостоятельно переносить начало и конец отопительного сезона, и нередко им приходится мерзнуть в межсезонье или, напротив, спать с открытыми окнами. Кроме того, первые дома от централизованных котелен получают больше тепла, так как фактически находятся на подаче, в то время как в самых удаленных типовых многоэтажках температура может опускаться до критических отметок, и исправить эту ситуацию поможет только переход на автономное отопление, оформить разрешение на которое не так уж просто.

Автономный обогрев, когда весь дом отапливается от одной котельной, также имеет свои плюсы и минусы. В таких случаях решение о начале или конце отопительного сезона принимается коллективно, и в этом процессе могут участвовать все жильцы дома. Это, конечно, лучше, чем вообще никак не влиять на график подачи тепла, что можно наблюдать в домах с централизованным отоплением, однако хозяева квартир с индивидуальной подачей имеют еще большие возможности, самостоятельно корректируя этот процесс без какого-либо участия соседей или ОСМД.

К недостаткам такой схемы можно отнести более высокие тарифы, определяемые застройщиками, а также дополнительные расходы на содержание, ремонт и замену оборудования в котельной, которые возлагаются на плечи инвесторов. Помимо прочего, крышное размещение котельной является не очень хорошим решением для хозяев квартир, расположенных на верхних этажах, так как даже самая лучшая звукоизоляция не является стопроцентной защитой от шума генераторов и компрессорных установок.

Однако есть у этой медали и обратная сторона, ведь если по какой-то причине в МКД прекратится подача электричества и газа или выйдет из строя котел, то хозяевам придется сидеть без горячей воды и других комфортных условий, обеспечиваемых оборудованием автономной системы отопления. Кроме того, им придется ремонтировать любую поломку за свой счет, подыскивая квалифицированных мастеров. Главным же недостатком такого принципа устройства является высокая взрывоопасность газовых котлов, со всеми вытекающими отсюда рисками и потенциальными последствиями.

Проблемы в сфере предоставления услуг

Теплоснабжение — одна из самых проблемных коммунальных услуг. Оборудование с годами изнашивается, что приводит к мелким неудобствам для жильцов многоквартирных домов или к крупным аварийным ситуациям на объектах.

Шум в батареях

Есть несколько причин из-за чего шумят батареи:

  1. У труб может быть неправильный изгиб или внутри стояков скопились отложения.
  2. Кроме этого, если в доме много этажей, коммунальные службы используют циркуляционные насосы для подачи воды. Неправильная установка насосов тоже может привести к шумам.

Текут радиаторы

Долгая эксплуатация теплового оборудования приводит к потере герметичности между трубой и батареей. Радиатор может течь:

  1. из-за разгерметизации соединительного стыка стояка и батареи;
  2. из-за повреждения трубы;
  3. из-за трещины в местах соединений секций радиатора.

Подробно о том, что делать, если потекла батарея отопления, читайте в отдельной статье.

Отключения

Для отключения отопления по графику в каждом регионе определены температурные нормы. Бывает, что температура воздуха действительно достигла нужной отметки, но ощущается ниже, и при выключенном отоплении в помещение холодно. Что доставляет неудобства потребителям.

Посмотреть график отопительного периода в 2019 году можно здесь.

Аварии в системе

Это самая большая проблема, которая может привести к незапланированному отключению отопления в целых микрорайонах. Аварии на теплотрассах могут возникать из-за:

  1. перепада температур;
  2. износа металла;
  3. смещения грунта;
  4. внешних воздействий.

В холодное время года в течение месяца суммарно тепло не имеют права отключать более чем на сутки:

  • Если в помещение +12°С — могут отключить на 16 часов.
  • Если +10-12 °С — на 8 часов.
  • Если +8-10 °С — на 4 часа.

За каждый лишний час оплата за отопление должна снижаться на 0,15%. Если отопление отключают часто, в конце месяца потребитель имеет право обратиться в управляющую компанию с заявлением на перерасчёт.

Главная боковая колонка

Заключительный этап работ

На последнем этапе производится подключение радиаторов, при этом их внутренний диаметр и объем секций рассчитывается с учетом типа подачи и скорости остывания теплоносителя. Поскольку централизованное отопление представляет собой сложную систему взаимосвязанных компонентов, то произвести замену радиаторов или ремонт перемычек в конкретной квартире довольно сложно, ведь демонтаж какого-либо элемента способен вызвать перебои в работе теплоснабжения всего дома.

Поэтому владельцам квартир, использующим для обогрева центральное отопление, не рекомендуется самостоятельно проводить какие-либо манипуляции с радиаторами и системой трубопроводов, поскольку малейшее вмешательство может обратиться в серьезную проблему.

В целом же, грамотно разработанная, продуктивная схема отопления жилого многоквартирного дома позволяет добиться неплохих показателей в вопросах теплоснабжения и обогрева.

  • Как залить воду в открытую и закрытую систему отопления?
  • Популярный напольный газовый котел российского производства
  • Как грамотно спустить воздух из радиатора отопления?
  • Расширительный бачок для отопления закрытого типа: устройство и принцип действия
  • Газовый двухконтурный настенный котёл Навьен: коды ошибок при неисправности

Рекомендуем к прочтению

Трехходовой кран для отопления: разновидности и особенности Зачем нужны теплосчетчики на отопление? Как правильно рассчитывается отопление в квартире? Регистры отопления — их типы и особенности

2016–2017 — Ведущий портал по отоплению. Все права защищены и охраняются законом

Копирование материалов сайта запрещено. Любое нарушение авторских прав влечет за собой юридическую ответственность. Контакты

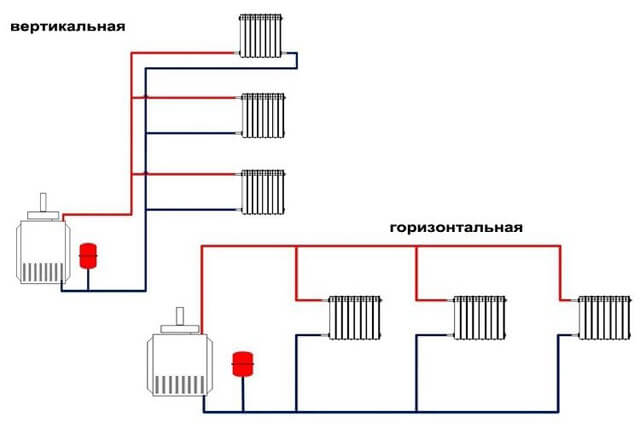

Особенность схемы горизонтальной прокладки труб

Схема горизонтального отопления в двухэтажном доме

В подавляющем большинстве горизонтальная двухтрубная система отопления с нижней разводкой устанавливается в одно или двухэтажных частных домах. Но, кроме этого, она может применяться для подключения к централизованному отоплению. Особенностью подобной системы является горизонтальное расположение основной и обратной (для двухтрубной) магистрали.

При выборе этой системы прокладки трубопроводов необходимо учитывать нюансы подключения к различным видам отопления.

Центральное горизонтальное отопление

Для составления инженерной схемы следует руководствоваться нормами СНиП 41–01–2003. В нем говорится, что горизонтальная разводка системы отопления должна обеспечивать не только должную циркуляцию теплоносителя, но и обеспечить его учет. Для этого в многоквартирных домах обустраивают два стояка — с горячей водой и для приема остывшей жидкости. Обязательно выполняется расчет горизонтальной двухтрубной системы отопления, в которую входит монтаж теплового счетчика. Он устанавливается на входном патрубке сразу после подключения трубы к стояку.

Кроме этого, учитывается гидравлическое сопротивление на определенных участках магистрали

Это важно, так как горизонтальная разводка системы отопления будет эффективно работать только при поддержании соответствующего напора теплоносителя

В большинстве случаев для многоквартирных домов устанавливается однотрубная горизонтальная система отопления с нижней разводкой. Поэтому при выборе количества секций в радиаторах нужно учитывать их удаленность от центрального распределительного стояка. Чем дальше будет расположена батарея – тем больше должна быть ее площадь.

Автономное горизонтальное отопление

Отопление с естественной циркуляцией

В частном доме или в квартире без подключения к центральному теплоснабжению чаще всего выбирается горизонтальная система отопления с нижней разводкой. Однако при этом нужно учитывать режим работы — с естественной циркуляцией или принудительной под давлением. В первом случае сразу от котла монтируется вертикальный стояк к которому подключаются горизонтальные участки.

К преимуществам этой схемы обустройства поддержания комфортного уровня температуры можно отнести следующее:

  • Минимальные затраты на приобретение расходных материалов. В частности, горизонтальная однотрубная система отопления с естественной циркуляцией не включает в себя циркуляционный насос, мембранный расширительный бак и защитную арматуру — воздухоотводчики;
  • Надежность работы. Так как давление в трубах равно атмосферному — превышение температурного режима компенсируется с помощью расширительного бачка.

Но также следует отметить и недостатки. Главным из них является инертность системы. Даже грамотно спроектированная горизонтальная однотрубная система отопления двухэтажного дома с естественной циркуляцией не сможет обеспечить быстрый нагрев помещений. Это объясняется тем, что теплосеть начинает свое движение только после достижения определенной температуры. Для домов большой площадью (от 150 м.кв.) и при наличии двух этажей и более рекомендуется горизонтальная система отопления с нижней разводкой и принудительной циркуляцией жидкости.

Отопление с принудительной циркуляцией и горизонтальным расположением труб

В отличие от вышеописанной схемы для принудительной циркуляции не нужно делать стояк. Напор теплоносителя в горизонтальной двухтрубной системе отопления с нижней разводкой создается с помощью циркуляционного насоса. Это отражается на улучшении эксплуатационных качеств:

  • Быстрое распределение горячей воды по всей магистрали;
  • Возможность регулирования объема теплоносителя для каждого радиатора (только для двухтрубной системы);
  • Для установки требуется меньшая площадь, так как отсутствует распределительный стояк.

В свою очередь, горизонтальную разводку системы отопления можно сочетать с коллекторной. Это актуально для трубопроводов с большой протяженностью. Таким образом можно добиться равномерного распределения горячей воды по всем комнатам дома.

Во время расчета горизонтальной двухтрубной системы отопления нужно учитывать поворотные узлы, именно в этих местах наибольшие гидравлические потери напора.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Adblock
detector
