Выбор и подключение глубинного насоса для скважины

Содержание:

Принцип работы водяного насоса

Главной составляющей водяного насоса, осуществляющую основную работу, является ротор или рабочее колесо (крыльчатка). Как правило, ротор делают из стали, меди или чугуна. Состоит он из двух дисков, соединенных друг с другом. Между ними находятся изогнутые лопатки, идущие от центра к краям. Изгиб направлен против оси вращения самого колеса. В центре колеса имеется горловина (отверстие), диаметр которой равен диаметру патрубка, через который происходит всасывание воды или любой другой жидкости. Патрубок и колесо имеют плотное соединение, чтобы лопатки имели контакт с поступающей водой. Лопасти ротора расположены так, чтобы не допустить протекание жидкости в щели, а свободное место было лишь в дисковых желобах.

Роторы бывают нескольких типов:

      • Открытого (открытые лопасти, расположенные на одном диске);
      • Закрытого;
      • Штампованного;
      • Клепанного;
      • Литого.

Ротор открытого типа отличается от закрытого размещением лопастей на одном диске и не имеют покрывающий. Открытый тип роторов используют для перекачки очень густых жидкостей и суспензий при низком давлении, т.к. такие лопасти легко чистить. Ротор закрытого типа, сделанного одной монолитной деталью, чаще устанавливают в простых насосах. Штампованные роторы устанавливают в больших и мощных насосах.

Какие строения можно приподнять

Видео-инструкция

Устройство насосного агрегата глубинного типа

Схема: устройство глубинного насоса для скважины

Главными деталями устройства является двигатель и насосная часть

В нижней части корпуса расположен двигатель, при установке особое внимание обращается на его гидроизоляцию. Насосная часть — многоступенчатый механизм, который включает в себя рабочие колеса, лопастные отводы и приводящий их в действие рабочий вал

Охлаждается изделие с помощью выкачиваемой воды. Наружное охлаждение происходит за счет прохождения водяных масс между корпусом насоса и стенами скважины. Внутреннее – при прохождении воды непосредственно через агрегат.

Принцип работы погружного насоса

Критерии выбора скважинного насоса

При выборе данного прибора стоит учесть следующее:

Рабочая точка агрегата Этот показатель определяет пересечение параметров прибора свойств скважины. Известно, что вода в скважинах не имеет постоянного уровня. Эти показатели указываются в паспорте источника воды. Если такого документа нет, замеры можно выполнить самостоятельно. Измерений рекомендуется выполнить несколько, чтобы получить среднее значения уровня воды

Важно, чтобы средний их показатель совпадал с паспортными характеристиками приобретаемого оборудования, которое работает в диапазоне от 70 до 120% своих номинальных параметров. Типы скважинных насосов Зная глубину источника воды, можно определить, какой тип агрегата нужен — поверхностный или погружной.

Типы скважинных насосов Зная глубину источника воды, можно определить, какой тип агрегата нужен — поверхностный или погружной.

Принципиальные отличия типов насосов:

  • Самовсасывающий поверхностный прибор позволит поднять воду с глубины до 9 м. Этот вариант подойдёт для мелких колодцев. Плюс его — в возможности наружного крепления и лёгкой доступности в случае необходимости ремонта или демонтажа. Отрицательно то, что этот агрегат замерзает на морозе и требует перед началом работы заполнения всасывающего канала водой. Делятся данные устройства на: — центробежные без эжектора, — самовсасывающие с эжектором.
  • Погружной агрегат позволит работать на любых глубинах. Такой тип самый подходящий в любой ситуации. Его сложнее устанавливать, но работает такой насос круглый год.

Подробнее о выборе скважинного насоса по ключевым техническим характеристикам и условиям монтажа.

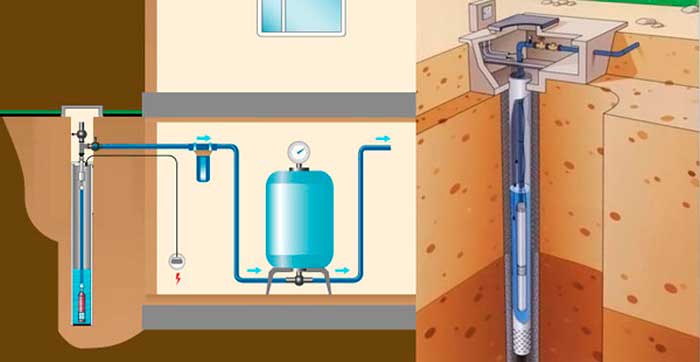

Подготовка к монтажу

Такой подход позволит избежать ошибок при подключении насоса к скважине и обеспечит безаварийную эксплуатацию структуры водоснабжения на десятилетия.

Просчеты, которые нельзя допускать при устройстве источника:

  • неправильное определение глубины залегания водоносного слоя на участке и расстояния подвеса аппарата в скважине. Погружник не полностью находится в воде и остается без охлаждения. Работая на сухую, электродвигатель перегревается и выходит из строя;
  • неправильно выбран и закреплен трос. Изделие из металла ржавеет и со временем может оборваться, что приведет к потере агрегата. К такому же результату может привести нарушение крепления страховочного каната к помпе или крышке обсадной колонны. Надежную фиксацию аппарата обеспечивает трос из нержавеющей стали;
  • ошибочный выбор напорного шланга. Изделие из трубы ПНД должно выдерживать давление, создаваемое насосом. Использование шланга с меньшим диаметром, чем выходное отверстие агрегата, приведет к повышенной нагрузке на двигатель, перегреву обмоток и выходу из строя;
  • ошибочный выбор провода управления при подключении скважинного насоса. Кабель должен иметь правильное сечение, в зависимости от его длины и мощности устройства, чтобы от повышенной нагрузки не произошел перегрев проводов с последующим коротким замыканием. Оболочка у него должна обладать свойствами защиты, препятствовать нарушению изоляции проводов;
  • не установлен обратный клапан. Его отсутствие будет задерживать поступление воды в дом, выталкивая воздух из трубы после очередного пуска, так как при остановке двигателя она стечёт в выработку;
  • не установлен стабилизатор напряжения и тока. Для защиты электромотора агрегата от перегрева используют автомат двигателя, который отслеживает увеличение тока и реагирует на скачки напряжения. При подклинивании мотора по причине попадания в рабочий орган песка или ила срабатывает защита, и насос отключается;
  • не установлена автоматическая система контроля за работой агрегата. Установка шкафа с управляющими и защитными приборами для автономного водоснабжения исключает работу аппарата в аварийном режиме. Автоматика отслеживает возникающие проблемы в конструкционной схеме подачи воды и предупреждает о возможных негативных последствиях, останавливая агрегат.

Преимущества и недостатки

Главным недостатком пользования погружным насосом можно назвать сложность в его обслуживании. Нужно просто помнить тот факт, что для каждой проверки, профилактики или осмотра оборудования, придётся поднимать устройство с глубины на поверхность, причём делать это придётся весьма аккуратно, чтобы избежать любых, даже незначительных повреждений.

Но самым главным и важным преимуществом такого оборудования является его способность осуществлять подъём воды на весьма большой глубине. К тому же такие насосы удобны и легки в эксплуатации и компактны. К тому же данное оборудование может похвастать энергоэффективностью.

Технические свойства скважинных насосов

Основными характерными свойствами погружного насосного оборудования являются следующие:

  • возможность создания напора воды на том уровне, на котором обеспечивается ее оптимальное извлечение из скважины и подача в систему водоснабжения;
  • высокая длительность бесперебойной эксплуатации;
  • цилиндрическая форма корпуса, которая предоставляет определенное удобство в процессе установки;
  • некоторые модели способны проводить выкачивание из скважины, которая имеет примеси в виде песка и глины, такие приборы изготавливаются из материалов, которые имеют высокую износостойкость.


Виды насосов для скважин

Глубинное насосное оборудование отличается хорошим качеством изготовления и высокой степенью надежности. Эти качества позволили этим приборам завоевать высокую популярность и стать востребованными у владельцев загородных домов и дачных участков.

Использование этих насосных систем стало популярным способом организации автономного водоснабжения загородных коттеджей и частных домов.

Основные преимущества погружных насосов:

  • большая глубина осуществления водозабора;
  • низкая техническая сложность проведения монтажа;
  • отсутствие трущихся элементов, что увеличивает общий срок службы и повышает износостойкость;
  • небольшой уровень шума;
  • длительный срок эксплуатации.

Благодаря надежности этого оборудования обслуживание и замена погружного насоса в скважине проводятся очень редко.

Классификация по предназначению

Конструкции бытового погружного насоса влияет на сферу его применения. Сегодня выпускают колодезные либо водяные насосы, а также скважные, фекальные и дренажные.

  • Водяные насосы применяют для перекачки чистых вод, которые в себе не содержат всевозможных примесей типа водорослей, песка либо ила. В связи с этим данные устройства лучше размещать не ближе, чем на метр от дна водоема. Водяной погружной насос в основном используют для закачки воды для индивидуального водопровода либо для поливки огородов.
  • Насосы колодезные, благодаря тому, что у них водозаборное отверстие находится снизу, способны функционировать и при частичном погружении.
  • Дренажные погружные насосы предназначаются для закачки как загрязненной, так и чистой воды. Эти насосы не боятся ни водорослей, ни песка, ни мелких частиц мусора. Посредством дренажных погружных насосов можно закачивать воду с целью полива огородов из ближайшей канавы, а также выкачивать воду, скопившуюся в период весенних паводков из подвала либо из погреба. Кроме того, данные устройства хорошо подходят для забора воды из какого-либо открытого  водоема, а также откачки воды из бассейна.
  • Скважинные погружные насосы используют для забора воды с большой глубины (до 300м). Конструкция данного вида насосов позволяет работать с водой, в которой имеются механические примеси, а также с песчаной либо известняковой водой. Особенности функционирования обуславливают и форму скважинных насосов – они все обладают небольшим диаметром и вытянутой формой. Недостатками скважинных погружных насосов считают их высокую стоимость, а также сложность монтажа. Говоря о преимуществах данных устройств, необходимо отметить их высокий уровень силы напора и производительности. То есть они способны обеспечивать водой загородный коттедж даже тогда, когда источник воды находится довольно далеко.
  • Фекальные поргужные насосы применяют в целях перекачки канализационных вод. Конструкция данного вида насоса позволяет пропускать более крупные частицы, нежели насос дренажный. В этих целях фекальные насосы оснащают специальной режущей насадкой. Эти погружные насосы применяют в тех случаях, когда организовать самотечную канализационную систему не представляется возможным. Фекальные насосы вытаскивать не требуется – они могут долго находиться в яме, продолжая функционировать.

Конструктивные особенности глубинных насосов

Устройство глубинного насоса и его конструктивные особенности во многом определяются принципом действия и типом приводного электродвигателя этой гидромашины. Забор перекачиваемой жидкой среды при использовании таких насосов осуществляется по специальной трубе, помещаемой в шахту обслуживаемой скважины или в колодец. За электропитание приводного электродвигателя, располагаемого на определенной глубине, отвечает электрический кабель, помещенный в защитную оболочку.

В устройстве скважинного насоса центробежного типа можно выделить две основные части:

  • приводной электродвигатель, который может быть встроенным или наружным;
  • непосредственно саму насосную часть оборудования.

Устройство центробежного скважинного насоса

Если приводной двигатель насоса является встроенным, его, как правило, размещают в нижней части устройства. Забор воды при использовании насосов данного типа может осуществляться как через верхнюю, так и через нижнюю часть их корпуса. Предпочтение в данном случае отдают забору перекачиваемой жидкости через нижнюю часть корпуса, так как это позволяет прочистить глубинную часть скважины от скапливающихся в ней ила и песка. Погружные насосные устройства, что очень удобно, охлаждаются жидкой средой, в которую они помещены. Это позволяет защитить такие устройства от перегрева, способного быстро привести их в негодность. Глубинные насосы центробежного типа, хотя и являются более сложными по конструкции, чем вибрационные устройства, отличаются более высокой надежностью, производительностью и более длительным эксплуатационным сроком.

Подвес насоса должен выдерживать нагрузку, превышающую вес насоса в 5–10 раз

Основными элементами конструкции вихревых погружных насосов являются корпус, специальный стакан, приводной электродвигатель и вибратор. Вибратор в данных устройствах является самым сложным конструктивным элементом, состоящим из якоря, резинового амортизатора и регулирующих шайб. Необходимые условия для забора жидкости из скважины, осуществляемого вибрационным насосом, создает его резиновый амортизатор, который в процессе работы такого устройства сжимается и разжимается.

Обязательным элементом оснащения погружного насосного оборудования является фильтр грубой очистки, защищающий внутреннюю часть таких устройств от попадания в нее твердых включений, содержащихся в перекачиваемой среде. Для обеспечения более эффективной работы погружного насосного оборудования и обеспечения его защиты от негативных факторов используются различные датчики, автоматически останавливающие насос при возникновении внештатных ситуаций (слишком высоком содержании в составе перекачиваемой жидкости ила и песка, снижении уровня воды в скважине и др.).

Список лучших напольных унитазов 2020 года

Поклейка бамбуковых обоев (видео)

Бамбуковые обои являются достаточно интересным вариантом оформления стен, потому как они помогают несколько приблизиться к естественной природе и сделать свой дом более экологичным, свежим и чистым.

Как опустить насос в скважину

Существует две основные технологии опускания насоса в скважину – первый традиционный заключается в использовании оголовка, который одевают на выходную обсадную трубу, при этом вся система находится в кессонной яме (кессоне). Более экономичный и сложный способ опускания глубинного электронасоса – использование скважинного адаптера, который врезают в боковую стенку обсадной трубы под землей на отметке ниже глубины промерзания грунта.

В обоих случаях к электронасосу привязывают трос (трос должен быть качественным, исключающий обрыв и застревание насоса в шахте скважины), крепят при помощи фитингов напорный трубопровод и соединяют их вместе со шнуром питания, который при необходимости удлиняют.

Классификация

Использование глубинного насоса актуально, если вода залегает на глубине более 8-10 метров. Промышленное оборудование высокой мощности позволяет выкачивать жидкость из источников, залегающих на глубине до 200 метров. Основным достоинством таких устройств является их практически бесшумная работа.

По своей конструкции и принципу функционирования устройства разделяются на следующие виды:

  1. Штанговые. Оборудование отличается крупными габаритам, и используется преимущественно в промышленности (добыча нефти из-под земли).
  2. Винтовые. Отличительным преимуществом таких насосов является создание хорошего напора жидкости даже, если в скважине остается малое ее количество. Вода перекачивается при помощи вращения рабочего колеса, имеющего большое количество лопастей. Однако, они будут эффективно работать только, если в перекачиваемой жидкости будет присутствовать малое количество примесей.
  3. Погружные. Это наиболее распространенный вид насосов, используемых для подъема воды из скважин. Лопатки внутреннего колеса вращаются, создавая центробежную силу, благодаря чему жидкость поднимается на поверхность земли. Основными достоинствами являются высокая производительность, мощный напор и универсальность, что расширяет их сферу применения.
  4. Шнековые. Рабочим механизмом такого оборудования является шнек, обеспечивающий перекачку и транспортировку воды по трубопроводу. Такие устройства эффективны для того, чтобы организовывать перекачку жидких сред, содержащих большое количество примесей.

Устройство центробежного погружного насоса для забора воды

Если огород можно поливать из неглубоких водоемов с помощью поверхностных электронасосов, простейших маломощных вибрационных помп, погружных дренажников, то с постоянным водоснабжением загородного дома из глубокой скважины дело обстоит иначе.

Требуются высокопроизводительные устройства, способные извлекать воду с больших глубин с высоким давлением, при этом их КПД должен быть довольно высоким.

Принцип действия и устройство центробежных электронасосов

Основным элементом центробежного насоса является двигатель, герметично размещенный в корпусе аппарата, и рабочее колесо в виде диска с односторонней крыльчаткой, закрепленное на его валу.

При работе жидкость втягивается через входное отверстие корпуса, расположенное в центральной части рабочего колеса, а его радиально изогнутые лопасти выталкивают ее на периферию.

Вода собирается в улиткообразном кольцевом коллекторе и вытесняется наружу через выходной патрубок под давлением следующим потоком воды, поступившей в корпус.

Для повышения давления в системе часто используется несколько колес с отдельными камерами и выводными патрубками, называемые ступенями, от каждой из них к последующей жидкость передается с возрастающим давлением. Центробежные насосы имеют высокий КПД и могут работать с замутненной водой.

Типы оборудования

Обращать внимание стоит прежде всего на технические характеристики, качество и фирму-изготовителя. В этом разделе вы ознакомитесь с особенностями разных механизмов для поднятия воды

В этом разделе вы ознакомитесь с особенностями разных механизмов для поднятия воды.

Центробежный

У такого аппарата имеются 2 составляющих – гидравлическое устройство и электрический двигатель.

Рабочие колёса вращаются и благодаря этому в трубе создаётся разность давлений, которая заставляет воду подниматься с достаточной силой. Центробежный насос имеет преимущество в высокой производительности, хорошей силе тяги и универсальности в использовании.

Шнековый

Если вы преследуете эту цель и думаете о покупке такого оборудования, то нужно знать одну важную деталь.

Для бесперебойной подачи жидкости нужно выбирать устройство с диаметром примерно на 1 сантиметр меньше диаметра обсадной трубы. Иначе насос будет засоряться различными примесями.

Винтовой

Конструкция аппарата состоит из рабочего колеса с множеством лопастей, что размещается в корпусе цилиндрической формы.

Благодаря круговому вращению лопастей и осуществляется подача воды. Из недостатков этого вида стоит отметить сложность работы при использовании жидкости с примесями.

Другие модели

Ручной агрегат может быть предназначен лишь для ограниченной глубины добычи воды. Его можно использовать, если вода залегает не глубже 25 метров от поверхности.

Штанговый насос обычно обладает большими габаритами и очень редко используются в бытовой технике. Их часто можно увидеть в местах добычи нефти. Конструкция такого агрегата достаточно проста, но с функцией добычи жидкости из глубины он отлично справляется.

Грязевой погружной аппарат используют для всевозможных жидкостей разной степени вязкости. Это не лучший выбор для закачки воды, но если нужно откачать воду с множеством примесей грязи и глины, то он подойдёт как нельзя лучше.

Особенности

Вибрационный насос – это погружное устройство, позволяющее перекачивать и поднимать воду. От крупных насосных установок он отличается своей компактностью и простотой. Потребляя совсем небольшое количество электроэнергии, он имеет доступную цену и элементарен в использовании. Данное устройство состоит всего лишь из трех частей – корпуса, вибратора и электромагнита. Все составные части корпуса изготовлены, как правило, из антикоррозийных сплавов или пластика, поэтому он прочен и не пропускает воду. Вибрационные насосы чаще всего продаются со специальным капроновым тросом, который позволяет избежать пробоя изоляции кабеля.

Снаружи такого погружного насоса нет вращающихся и трущихся деталей, которые могут потребовать смазки, поэтому насос служит дольше обычного и весит не более 5 килограмм. Тем не менее существуют недостатки этого устройства, например, необходимость остановок – насос не может работать непрерывно долгое время – или небольшая глубина погружения (до 3 метров).

Вибронасосы могут работать в воде с повышенным содержанием минеральных солей, не боится щелочей и выдерживает любые температуры. С их помощью можно осуществлять:

  • подъем воды из различных колодцев для хозяйственных нужд;
  • подачу воды из закрытой емкости (бака, цистерны);
  • перекачку воды из различных водоемов, бассейнов и рек;
  • откачку воды из подвалов, траншей и котлованов.

В случаях, когда мелкий песок или супесь содержится в почве в большом количестве, то насос будет постоянно забиваться и нуждаться в прочистке, что существенно сократит срок его службы, и может просто повредить устройство.

Габаритные размеры

Металл

Стальные элементы для сборки магистральных водопроводов с нанесенной маркировкой

До недавнего времени самой распространённой разновидностью деталей для прокладки водопровода были стальные изделия.

В маркировке таких элементов обычно указываются два параметра:

  1. Наружный диаметр.
  2. Толщина стенки.

Чтобы узнать внутреннее сечение достаточно от величины диаметра отнять две толщины стенки (в миллиметрах).

Наиболее востребованный сортамент стальных конструкций приводится ниже:

Наружный диаметр Условный проход Толщина стенки
Легкие Стандартные Усиленные
10 17 2,0 2,2 2,8
15 21,3 2,5 2,8 3,2
20 26,8 2,5 2,8 3,2
25 33,5 2,8 3,2 4,0
32 42,3 2,8 3,2 4,0
40 48 3,0 3,5 4,0

Медные изделия (на фото) делают более тонкими

Несмотря на то, что цена у материала не отличается демократичностью, в ряде случаев для водоснабжения используются контуры из меди. Их габариты несколько отличаются от стальных изделий:

Маркировка в дюймах Условный проход Наружный диаметр
5/8 10 14 – 15
3/4 15 18
7/8 20 22
1 3/8 32 35
1 5/8 40 44-45

Точность определения габаритов можно проверить с помощью штангенциркуля

Пластик

Размеры пластиковых труб для водопровода, широко применяемых сегодня в качестве альтернативы контурам из металла, тоже весьма разнообразны. При этом многие производители полипропиленовых, полиэтиленовых и металлопластиковых деталей используют собственные размерные сетки, потому в пределах одной системы желательно применять конструкции одной марки.

Конечно, расхождения, если они и возникнут, будут незначительными, но для неопытного мастера и они могут представлять затруднение.

Пластиковые разновидности также производятся в обширном сортаменте

Таблица размеров пластиковых труб для водопровода (полипропилен разной плотности) содержит информацию по наиболее востребованным моделям. Все размеры приводятся в миллиметрах:

Наружный диаметр PN30 PN20 PN10
Толщина стенки Внутреннее сечение Толщина стенки Внутреннее сечение Толщина стенки Внутреннее сечение
16 2,7 10,6
20 3,4 13,2 3,4 13,2 1,9 16,2
25 4,2 16,6 4,2 16,6 2,3 20,4
32 3,0 21,2 5,4 21,2 3,0 26,0
40 3,7 26,6 6,7 26,6 3,7 32,6
50 4,6 33,2 8,4 33,2 4,6 40,8
63 5,8 42,0 10,5 42,0 5,8 51,5
75 6,9 50,0 12,5 50,0 6,9 61,2

Конечно, при прокладке коммуникаций могут использоваться и другие размеры пластиковых водопроводных труб. Однако для решения большинства задач, которые возникают при выполнении обычного ремонта, информации, указанной в таблице, будет вполне достаточно.

Толщина стенки для различных марок

Как устроены погружные вибрационные насосы?


Появилось лучшее мобильное приложение для опытных БИгроков и можно абсолютно бесплатно скачать 1xBet на Андроид телефон со всеми последними обновлениями и по новой открыть для себя ставки на спорт.

Глубинный насос – простое устройство, предназначенное для бытовых задач, состоит из нескольких элементов. Основной, движущий массу воды элемент – силовой. Это электромагнитный сердечник в виде буквы «П». Электротехническая сталь, с плотно накрученной обмоткой, изолированной лаком, залита эпоксидной смолой так, чтобы обеспечить безопасность работы устройства, исключая вероятность доступа воды в устройство сердечника. Сам электромагнит крепко держится внутри корпуса, благодаря надёжной фиксации и полостям, занятым кварцевым песком, необходимым для провода охлаждения через листки электротехнической стали.

На магните в форме буквы «П» закреплён шток. Он работает с резиновой шайбой, служащей в качестве амортизирующей прокладки. Качество прокладки влияет на работоспособность аппарата в целом. Принцип действия прокладки следующий. Амортизатор прилегает к пластиковой муфте, она изолирует работу камеры насоса. Муфта работает как ёмкость для набора и прохождения воды, изолируя жидкость от электрического механизма агрегата. Специальная диафрагма направляет и фиксирует шток, она закрепляется во внутренней части муфты.

БК 1хБет выпустила приложение, теперь уже официально скачать 1xBet на Андроид можно перейдя по активной ссылке бесплатно и без каких либо регистраций.

Некоторые производители увеличивают длину штока, оптимизируя принцип работы. Это позволяет качественно применить преимущество центробежного усилия, на которое способны погружные агрегаты. При такой особенности погружной конструкции шток полноценно выступает в камеру муфты. Ушки, что находятся во внутренней части камеры на штоке, позволяют улучшить условия центробежного усилия работы штока. Получится гарантированное увеличение производительности всей системы в целом, ведь в таком случае шток меньше смещается.

Резиновые вставки в форме грибов, которые вы можете заметить в устройстве насоса, называются обратными клапанами. Через эти части вода просачивается внутрь камеры, но они не позволяют жидкости выходить, так как предусмотрены в качестве запирающего механизма при сдавливании.

Резиновый поршень по факту является основополагающей частью конструкции, нарушение его работы может спровоцировать загрязнённость источника мелким мусором. В большинстве случаев поломки из строя выходит сам поршень. К остальным деталям нельзя предъявить подобную претензию, так как они более долговечны, хоть и постоянно подвергаются вибрациям в ходе того, как работает погружной агрегат.

Топ 12 подарков любимой девушке на день рождения

Установка в колодце или скважине

Погружной насос Малыш подвешивают на синтетическом тросе. Металлический трос или проволока быстро разрушаются от вибрации. Их использование возможно, если внизу — не менее 2-х метров — привязан синтетический трос. Для его закрепления в верхней части корпуса имеются проушины. В них продевается конец троса и тщательно закрепляется. Узел располагается не ниже чем в 10 см от корпуса насоса — чтобы его не засосало внутрь. Обрезанные края оплавляются, чтобы трос не расплетался.

Трос цепляется за специальную проушину

Подключение шлангов и труб

На выходной патрубок насоса надевается подающий шланг. Его внутренний диаметр должен быть чуть меньше (на пару миллиметров) диаметра патрубка. Слишком узкий шланг создает дополнительную нагрузку, из-за чего агрегат быстрее перегорает.

Допускается установка гибких резиновых или полимерных шлангов, а также пластиковых или металлических труб подходящего диаметра. При использовании труб насос к ним подключается куском гибкого шланга длиной не менее 2 метров.

Схема установки погружного вибрационного насоса

Шланг на патрубке закрепляется с помощью металлического хомута. Обычно тут возникает проблема: от постоянных вибраций шланг соскакивает. Чтобы этого не происходило, наружную поверхность патрубка можно обработать напильником, придав ей дополнительную шероховатость. Также можно проточить канавку под хомут, но сильно не увлекайтесь. Использовать лучше хомут из нержавейки с насечками — он придает дополнительную жесткость креплению.

Хомут лучше брать такой

Подготовка и спуск

Установленный шланг, трос и электрокабель стягивают вместе, устанавливая перетяжки. Первая ставится на расстоянии 25-30 см от корпуса, все остальные с шагом в 1-2 метра. Перетяжки можно сделать из липкой ленты, пластиковых хомутов, кусков синтетического шпагата и т.п. Использование металлической проволоки или хомутов запрещено — они при вибрации перетирают оболочки шнура, шланга или сам шпагат.

На оголовке колодца или скважины устанавливается перекладина, за которую будет крепиться трос. Второй вариант — крюк на боковой стенке.

Подготовленный насос аккуратно опускается на требуемую глубину. Вот тут тоже возникают вопросы: на какой глубине устанавливать погружной насос Малыш. Ответ двоякий. Во-первых, от зеркала воды до верхушки корпуса расстояние должно быть не более чем глубина погружения данной модели. Для «Малыша» фирмы Тополь это 3 метра, для агрегата PATRIOT — 10 метров. Во-вторых, до дна колодца или скважины должно быть не менее метра. Это для того, чтобы не сильно баламутить воду.

Связывать пластиком, капроновыми шнурами, липкой лентой, но не металлом (даже в оболочке)

Если погружной насос Малыш устанавливается в колодец, он не должен касаться стен. При установке в скважину, на корпус надевают резиновое пружинящее кольцо.

Опустив насос на требуемую глубину, трос закрепляют на перекладине

Обратите внимание: вся масса должна приходиться на трос, не на шланг и не на кабель. Для этого при скреплении шпагат натягивают, а шнур и шланг слегка ослабляют

Установка в неглубоком колодце

При небольшой глубине колодца, когда длина троса менее 5 метров, для нейтрализации колебаний трос подвешивают к перекладине через пружинящую прокладку. Лучший вариант — кусок толстой резины, который может выдержать нагрузку (вес и вибрацию). Использование пружин нежелательно.

Варианты крепления погружных вибрационных насосов с верхним и нижним забором воды

Установка в реке, пруду, озере (горизонтально)

Эксплуатировать погружной насос Малыш можно и в горизонтальном положении. Подготовка его аналогична — надеть шланг, скрепить все стяжками. Только затем корпус надо обернуть резиновым листом толщиной 1-3 мм.

Вариант вертикальной установки в открытом водоеме

После того, как насос опущен под воду, его можно включать и эксплуатировать. Он не требует каких-либо дополнительных мероприятий (заливки и смазки). Остужается он при помощи прокачиваемой воды, именно потому включения без воды крайне плохо на него влияют: мотор перегревается и может перегореть.

Вывод

Вихревой насос одинаково хорош в разном исполнении, и в формате погружного, и в виде поверхностного. У каждого вида есть свои плюсы и минусы, однако сама по себе вихревая схема является одной из лучших для применения в частном хозяйстве.
